حلول لدواسة قدم فرامل الضغط



نظرة عامة

هذا هو أحدث إصدار من مفتاح القدم القياسي لدينا ، المصمم للعملاء الذين يفضلون الحصول على مساحة عمل لاسلكية حول أجهزتهم. يحتوي نظام الدواسة اللاسلكية لدينا على ثلاثة مكونات رئيسية للأجهزة:

يتكون نظام الدواسة اللاسلكية لدينا من وحدة تحكم عن بعد لاسلكية (WRM) مدمجة في دواسة القدم. بالإضافة إلى ذلك ، تحتوي دواسة القدم على مجموعة من ثلاثة أجهزة استشعار بالموجات فوق الصوتية.

يتم تركيب وحدة الماكينة (MM) على آلة الثني وتعمل كوصلة لاسلكية بين WRM و our. يتم تثبيت وحدة الموجات فوق الصوتية (أم) على آلة الثني.

يتم تثبيت وحدة الموجات فوق الصوتية (أم) على آلة الثني وتعمل مع أجهزة الاستشعار فوق الصوتية في ملم لمراقبة موضع دواسة القدم.

دواسة القدم اللاسلكية الخاصة بنا متاحة الآن كميزة اختيارية لمصنعي فرامل الضغط باستخدام الحل ، أو منصة. يجعل الحل من السهل دمج الوظائف اللاسلكية في جهازك من خلال دمج وحدة لاسلكية في دواسة القدم الحالية أو تصميم دواسة جديدة من الصفر. يستخدم النظام اللاسلكي طريقة اتصال SIL 3 آمنة ثنائية القناة تسمح بالاتصال ثنائي الاتجاه بين آلة الثني ودواسة القدم. بالإضافة إلى ذلك ، يستخدم النظام أجهزة استشعار بالموجات فوق الصوتية لتوفير نطاق ديناميكي ومراقبة الموقف. لاحظ أن الصورة المعروضة هي مثال على تخطيط دواسة القدم OEM.

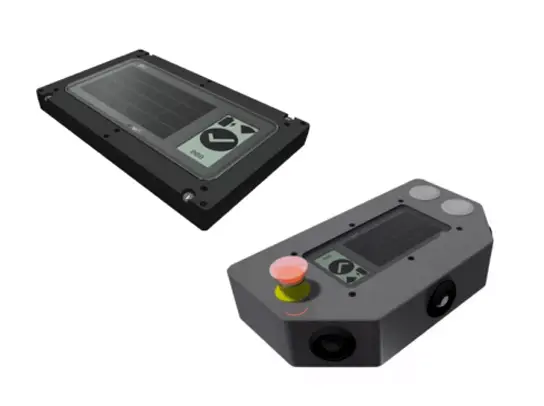

وحدة تحكم عن بعد لاسلكية (WRM)

الوحدة اللاسلكية البعيدة هي وحدة قائمة بذاتها تتضمن:

12 مدخلات آمنة للنبض (6 مخصصة و 6 قطع غيار).

هوائيات مزدوجة مدمجة

شاشة عرض ورقية إلكترونية

بطارية شمسية داخلية قابلة لإعادة الشحن

بطارية أيون الليثيوم القابلة لإعادة الشحن

منفذ شحن USB خارجي واتصال زر الاقتران اللاسلكي

أدى حالة تفعيل دواسة

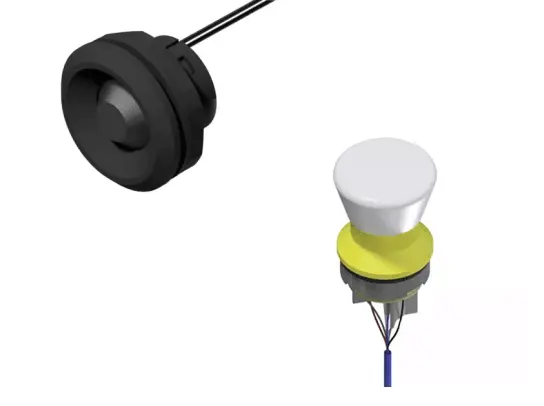

متاح أيضًا ومتصل بـ WRM:

زر إيقاف مضيء (أحمر LED) للطوارئ

مجموعة من ثلاثة أجهزة استشعار بالموجات فوق الصوتية

من مدخلات WRM الـ 12 ، تم تكوين 6 مسبقًا للوظائف التالية ؛

دواسة أقل x2 (لا الاتصالات NC)

زر التوقف في حالات الطوارئ x2 (اتصال NC)

زر إعادة الضبط x2 (عادة فتح جهات الاتصال مغلقة عادة)

من المدخلات البديلة الستة المتبقية ، يمكن تهيئتها حسب الطلب لأي وظيفة زر مساعدة ، مثل الدواسة العلوية ، أداة تثبيت لأعلى وأسفل ، إلخ.

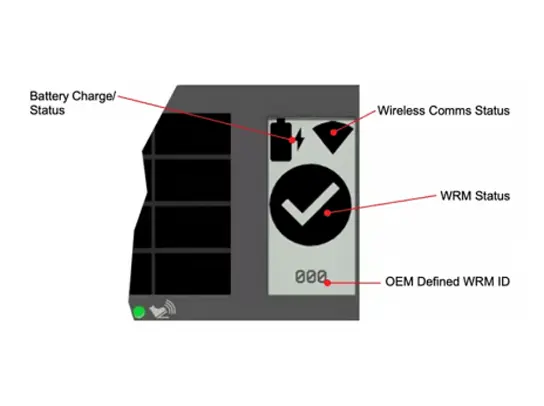

شاشة عرض ورقية إلكترونية

تعرض شاشة منخفضة الطاقة معلومات مشغل الماكينة مثل مستوى البطارية وقوة إشارة الراديو وحالة النطاق. يمكن تحديد أرقام تعريف دواسة القدم من قبل الشركة المصنعة للثني أو عرضها على وحدة التحكم CNC لإظهار المشغل الذي يتم إقرانه بدواسة القدم مع الجهاز.
