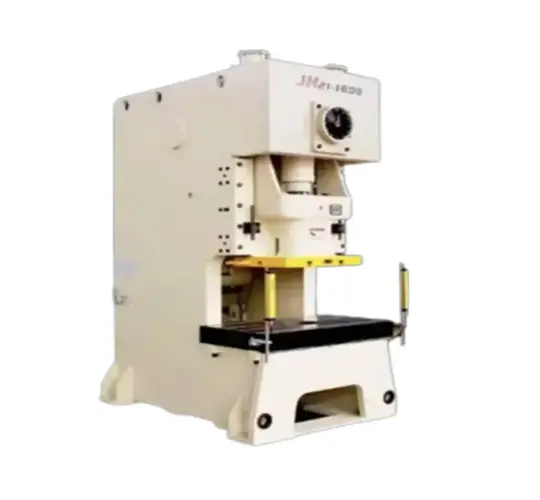

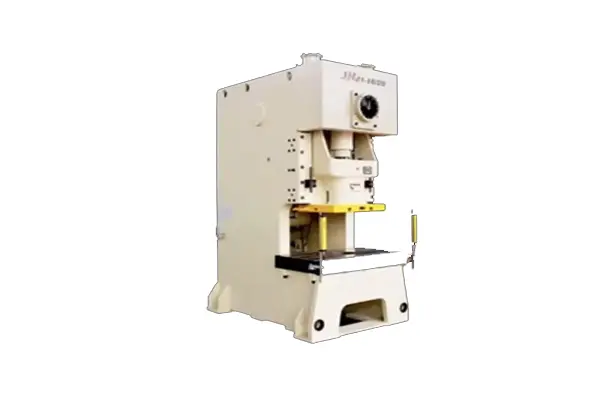

آلة ضغط هوائي للبيع ، آلة ضغط هوائي APA للبيع

تفاصيل آلة ضغط هوائي APA

تم تحديث سلسلة JH21 من مكابس العمود المرفقي المفردة ، وهي عمود عمل للمكابس الصناعية التي تعتبر معيارًا صناعيًا ، لأرضية المتجر الرقمية. توفر هذه المطابع المرونة لتحسين الأداء والتكامل مع حزمة برامج مراقبة الماكينة من نظام الضغط LANGYE ، وهي مصممة للعمل مع مجموعة من خيارات التشغيل الآلي للضغط. لقد استمعنا إلى ما يقوله عملاؤنا.
توفر تقنية القابض الرطب اليابانية المستخدمة في مكبس الثقب الهوائي من سلسلة APA عملية ثابتة وإنتاجية ممتازة ومستويات ضوضاء منخفضة وتكاليف صيانة قليلة. يتم تضمين عمر خدمة أطول ومضخة منع الحمل الزائد الهيدروليكية اليابانية شوا. إنها مكبس الختم الصغير الأكثر تطوراً وفائدة الذي كان متاحًا في السوق مؤخرًا. موصى به للغاية لتصنيع الأجزاء المعدنية.

مكابس الطاقة الهوائية ذات الإطار C في سلسلة APA لدينا نطاق طاقة يتراوح بين 25 و our tons.
صنعت خصيصًا للمهام التي تتطلب قطع القوالب والتشكيل والختم والرسم العميق وغيرها من العمليات.
أحد التطبيقات العديدة لأحدث جيل من مكابس هيدروليكية من سلسلة APA هو دمج هذه الأجهزة في خطوط التصنيع الآلي.

المعدات القياسية

ميتسوبيشي اليابانية
الشركة الكهربائية الفرنسية شنايدر الكهربائية
المحرك الرئيسي: ألمانيا سيمنز الكهربائية
مفاتيح القدم: KACON كوريا
الهيدروليكية: ألمانيا بوش ريكسروث
مضخة الزيت: الولايات المتحدة المشمسة
الأختام: باركر ، الولايات المتحدة الأمريكية
محرك IE3 c عالي الكفاءة

مقدمة في التكوين

تحليل الإجهاد وتحليل العناصر المحدودة

يتم تحليل الهياكل الثابتة الخطية ، والضغوط ، وتشوهات فرامل الضغط وإطارات آلة القطع بالليزر باستخدام برنامج CAE SOLIDWORKS. نتيجة لذلك ، تنطبق FEA على النمذجة المؤقتة ، والهياكل المعقدة ، والأحمال المعقدة للغاية ، ومجموعات من هذه.

هياكل وطاولات

قامت Langye باستثمارات كبيرة في استيراد معظم معدات الإنتاج المتطورة من جميع أنحاء العالم ، بما في ذلك مراكز التصنيع باستخدام الحاسب الآلي لتوشيبا اليابانية ، وآلات الطحن Gleason الألمانية ، وآلات Liebherr الألمانية ، و 12 آلات طحن وثقب إيطالية من PAMA CNC.
تنتج Wolde أكثر من المكونات الميكانيكية لسلسلة JH21 مكابس من النوع C بسبب قدرتها الإنتاجية القوية ومعدات الإنتاج من الدرجة الأولى.
من البناء الهيكلي إلى التجميع النهائي ، يلتزم JH21 بأعلى معايير JIS1 اليابانية ، ويتميز بتصميم مدمج ، وتكوين فائق ، وتشغيل يمكن الاعتماد عليه ، وعمر خدمة ممتد.

الميزات

VSR (تخفيف الإجهاد بالاهتزاز) أو جسم ملحوم من الفولاذ المقسى مع صلابة وثبات ودقة ممتازة.
للحد من الضوضاء والتأثير ، يتم موازنة وزن المنزلق والثقب بواسطة أسطوانات موازنة مزدوجة تعمل بالهواء المضغوط.
بعد صلابة عالية التردد ، العمود المرفقي هو الأرض.
ممشى طويل مستطيل بستة جوانب بسطح لوح برونزي.
العمود المرفقي مرتبة عموديا مع هيكل مدمج.
صمام مزدوج آمن مستورد وتحكم PLC.
قابض احتكاك متعدد الألواح وفرامل في تركيبة مبللة.
الحماية ضد الزائد الهيدروليكي.

التركيبات الكهربائية والسلامة

تتميز لوحة التحكم بمفتاح للاختيار بين السرعة السريعة والبطيئة ، بالإضافة إلى مفتاح للاختيار بين أوضاع العمل اليدوية أو شبه الأوتوماتيكية. الحركات الهيدروليكية والكهربائية مستقلة وزائدة عن الحاجة. من أجل السلامة والقدرة على المناورة ، لديهم آليات ضبط ذاتي وكتلة أمان إضافية. يتميز بمسافات أمان ضوئية والتحقق من التشغيل الصحيح وإصدار الشهادات.
دواسة كهربائية منخفضة الجهد لا وظيفة.
يتم استخدام جهازين للحماية الجانبية وستارة ضوء أمان من الفئة 4 في المقدمة لضمان السلامة.
أنها تجعل من الممكن إضافة القاذفات الهيدروليكية أو منصات الهيدروليكية. يتم تضمين دليل التعليمات معهم.

يتوافق مع جميع معايير الاتحاد الأوروبي الأساسية للصحة والسلامة ويلبي هذه المعايير.

الملامح الفنية

الأصناف		وحدة	APA-15A	APA-25A		APA-35A		APA-45A		APA-60A		APA-80A		APA-110A		APA-160A		APA-200A		APA-260A		APA-315A		APA-400A
			V	V	ح	V	ح	V	ح	V	ح	V	ح	V	ح	V	ح	V	ح	V	ح	V	ح	V	ح
القدرة		طن	15	25		35		45		60		80		110		160		200		260		315		400
تصنيف نقطة الحمولة		مم	1	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	8	4	8
ضربة الانزلاق		مم	60	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150	300
السكتة الدماغية/دقيقة	متغير	س. ب. م	من من من من	60-نيمار	من من من من	40-مكعب	من من من من	40-مكعب	من من من من	35-90	80-،	35-80	80-،	30-60	60-90	20-50	40-70	20-50	50-70	20-40	40-50	20-40	40-50	20-35
	ثابت	س. ب. م	130	110		85		75		65		65		50		35		35		30		30		30
أقصى ارتفاع يموت		مم	200	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550	550
تعديل ارتفاع القالب		مم	50	50		55		60		75		80		80		100		110		120		120		120
منطقة الانزلاق		مم	× × × 50	× × × 50و × × 50		و × × 60		و × × 70		و × × 70		و × × 80		× × × 90		× × × 90		× من من من		× من من من		و × × 95
منطقة تعزيز		مم	و × × 70	و × × 70		و × × 70		و × × 80		و × × 80		× × × 90		× من من من		× من من من		× من من من		× من من من من		× من من من من		× من من من من
حجم ثقب عرقوب		مم	Ø38.1	Ø38.1		Ø38.1		Ø38.1		خمسون		خمسون		خمسون		65		65		65		65		65
المحرك الرئيسي		KWXP	و × 6	4 × 4		4 × 4		و × 4		و × 4		و × 4		11 × 4		15 × 4		و × 4		22 × 4		30 × 4		37 × 4
قدرة وسادة يموت		طن	-	-		2.3		2.3		3.6		3.6		6.3		10		14		14		14		14
ضربة وسادة يموت		كيلو وات	-	-		50		50		70		70		80		80		100		100		100		100
منطقة فعالة وسادة يموت		طن	-	-		و × * *		و × * *		و × * *		كاج ×		كاج ×		كاج ×		كاج ×		فاسيلي × من		فاسيلي × من		فاسيلي × من
ضغط الهواء		كجم/سم مربع	6	6		6		6		6		6		6		6		6		6		6		6
الأبعاد الشاملة	لافي آر	مم	740	840		900		950		1000		1170		1290		1390		1680		1850		1850		2090
	Fub	مم	1264	1334		1384		1584		1604		1779		1904		2324		2624		2799		2799		2854
	ح	مم	2098	2179		2348		2525		2808		3040		3224		3600		4058		4430		4450		4615
