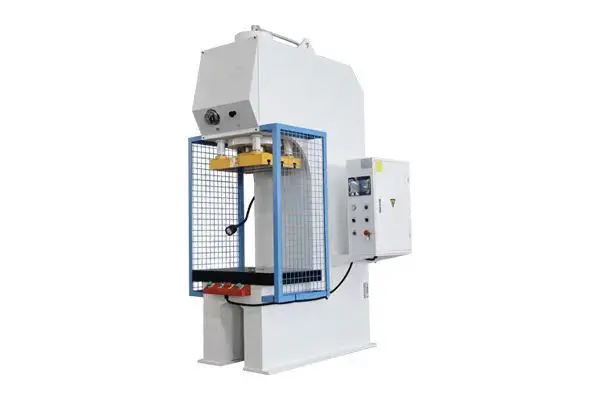

تفاصيل مكبس هيدروليكي بإطار C

يتم تضمين المكونات الأكثر أهمية للقولبة الموثوقة والفعالة في حلول الضغط الهيدروليكي للإطار C. LANGYE هو مصمم الضغط المتطور والشركة المصنعة ومزود الخدمة.
أهداف بحثنا هي الجودة والدقة والابتكار. في الواقع ، وثق عدد كبير من العملاء في جميع أنحاء العالم بمكابس هيدروليكية بإطار C.

ج-مكابس هيدروليكية: قص القطعة
مكابس هيدروليكية بإطار C في سلسلة Y41B لدينا مدى قوة يتراوح بين 50 إلى طن.
مكابس هيدروليكية بإطار C: شركة مصنِّعة للمقص
مصنوع خصيصًا للتعامل مع مهام مثل قطع القوالب والقولبة والختم والرسم العميق والمزيد.
نماذج القص للمكابس الهيدروليكية بإطار C
أحد التطبيقات العديدة لأحدث جيل من مكابس هيدروليكية بإطار C من سلسلة Y41B هو دمج هذه الأجهزة في خطوط التصنيع الآلية.

المعدات القياسية

ميتسوبيشي اليابانية
الشركة الكهربائية الفرنسية شنايدر الكهربائية
المحرك الرئيسي: ألمانيا سيمنز الكهربائية
مفاتيح القدم: KACON كوريا
الهيدروليكية: ألمانيا بوش ريكسروث
مضخة الزيت: الولايات المتحدة المشمسة
الأختام: باركر ، الولايات المتحدة الأمريكية
محرك IE3 c عالي الكفاءة

Standard Equipment

مقدمة في التكوين

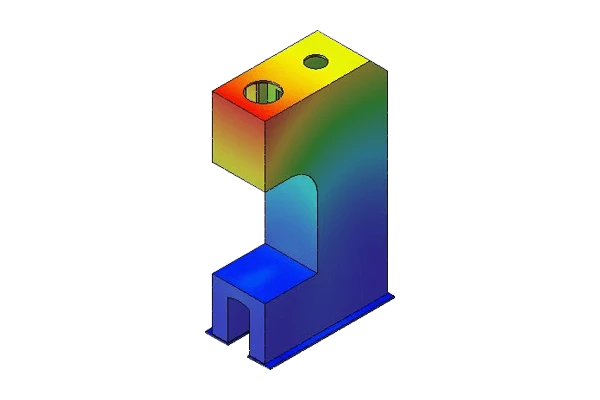

تحليل العناصر المحدودة وتحليل الإجهاد

يتم تحليل الهياكل الثابتة الخطية ، والضغوط ، والتشوهات من فرامل الضغط وإطارات آلة القطع بالليزر باستخدام برنامج CAE SOLIDWORKS. نتيجة لذلك ، تنطبق FEA على النمذجة المؤقتة ، والهياكل المعقدة ، والأحمال المعقدة للغاية ، ومجموعات من هذه.

الهيكل والجداول

يستخدم الفولاذ S355JR فقط في البناء الملحوم كهربائيًا لمكابس الإطار من النوع C من النوع Y41B. لضمان التوازي والدقة التي لا تشوبها شائبة ، يتم تشكيلها واستقرارها في نهاية إجراء اللحام الهيكلي. تم تطويرها وحسابها باستخدام عناصر محدودة. على الرغم من كل شيء ، نعد دائمًا بمعاييرنا الصارمة والمتفوقة. يتم تضمين طاولات فولاذية آلية سفلية وعلوية C45E مع DIN-forcesses مع هذه المتغيرات. يوفر دليلان جانبيان أسطوانيان بقطر 50 على الطاولة العلوية محاذاة دقيقة ، ويتميزان بغطاء معدني يسهل الحفاظ عليه ومقاوم للاحتكاك.

اسطوانات ووحدات هيدروليكية

تتضمن الأسطوانات المزدوجة المفعول أدلة مضادة للاحتكاك لا تتطلب أي صيانة وغطاسات مطلية بالكروم. تتضمن الأسطوانات ذات الجبهة المربعة ونهاية السكتة الدماغية جهازًا شائعًا مضاد للدوران يجعل تعديل ضربة الأسطوانة بسيطًا.
وحدة كهربائية هيدروليكية بسرعتين وإلغاء تنشيط تلقائي بسرعات عالية. مزودة بصمام يخفض ضغط الأسطوانة. يمكن ضبط إشارة الضغط الأكثر ملاءمة لكل نوع ضغط بفضل مفاتيح الضغط الجانبية التقليدية.
تم تجهيزها بأجهزة قياس الغليسيرين للقراءة بالطن.

التركيبات الكهربائية والسلامة

بالإضافة إلى مفتاح لضبط السرعة السريعة أو البطيئة ، تتميز لوحة التحكم بمفتاح يتيح للمستخدم الاختيار بين التشغيل اليدوي أو شبه التلقائي أو التلقائي. الحركات الهيدروليكية والكهربائية مستقلة وزائدة عن الحاجة. من أجل السلامة والقدرة على المناورة ، لديهم آليات ضبط ذاتي وكتلة أمان إضافية. يتميز بمسافات أمان ضوئية والتحقق من التشغيل الصحيح وإصدار الشهادات.

دواسة كهربائية منخفضة الجهد لا وظيفة.
تستخدم أجهزة الحماية الجانبية وستارة ضوء السلامة من الفئة الرابعة في المقدمة لضمان السلامة.
أنها تجعل من الممكن إضافة القاذفات الهيدروليكية أو منصات الهيدروليكية. يتم تضمين دليل التعليمات معهم.
يتوافق مع جميع معايير الاتحاد الأوروبي الأساسية للصحة والسلامة ويلبي هذه المعايير.

المواصفات الفنية للضغط الهيدروليكي بإطار C

نموذج الاسم		وحدة	Y41B-4T	Y41B-6.3T	Y41B-10T	Y41B-16T	Y41B-25T	Y41B-40T	Y41B-63T	Y41B-100T	Y41B-160T	Y41B-200T	Y41B-250T	Y41B-315T
القوة الاسمية		KN	40	63	100	160	250	400	630	1000	1600	2000	2500	القوة الاسمية
أقصى ضغط عمل للسائل		Mpa	8	8	8	13	20	23	25	26	25	25	25	25
أقصى ارتفاع الفتح		مم	390	450	500	550	600	700	800	800	900	900	900	900
أقصى ضربة من المنزلق		مم	200	250	300	350	350	400	500	500	500	500	500	500
انزلق لأسفل السرعة		ملم/ثانية	45	45	45	45	45	49	35	25	20	20	20	20
سرعة عودة المنزلق		ملم/ثانية	75	85	75	75	100	85	68	54	59	70	70	70
حلق عميق		مم	160	220	220	280	280	300	320	320	325	325	325	325
حجم مكتب العمل	F.B.	مم	420	420	480	480	550	600	600	600	600	600	600	800
حجم مكتب العمل	ل. ر.	مم	460	460	550	550	700	800	800	1200	1200	1200	1200	1200
ارتفاع منصة العمل من الأرض		مم	700	700	700	700	700	700	700	700	700	800	800	900
فتحة الطمس		مم	70	80	80	80	80	100	120	120	100	200	200	200
قوة المحرك		كيلو وات	2.2	3	4	4	5.5	5.5	5.57.5	11	15	18.5	22
حجم الجهاز	F.B.	مم	1080	1080	1220	1280	1370	1470	1500	1550	1650	1700	1700	1750
	ل. ر.	مم	620	650	730	755	805	1250	1400	1400	1400	1600	1800	1800
	الارتفاع فوق الأرض	مم	1725	1900	1990	2100	2250	2450	2650	2650	2760	2700	2700	2850
الوزن الكلي (تقريبًا)		ر	0.7	1	1.5	1.5	2	3	4.5	5	6.5	8	10	12
