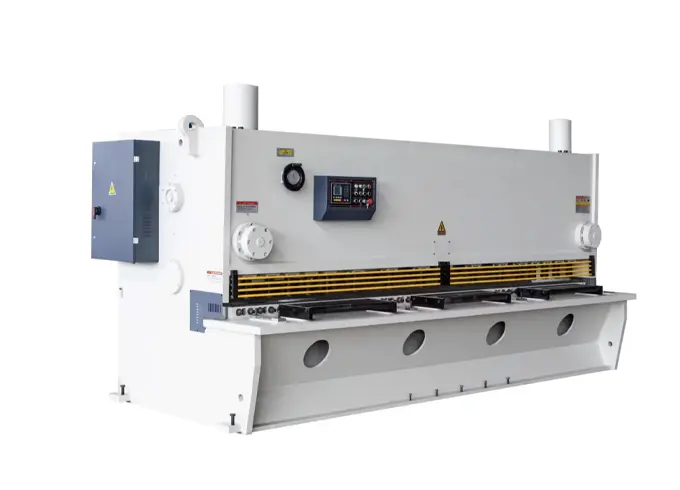

آلة قص المقصلة Q11K

هيكل

إطار سرير صندوق ملحوم بالكامل مدمج مع محطة العمل هو جزء من تصميم آلة القص.
يمكن توفير صلابة عالية من الإطار لتعويض حمولة عزم الدوران التي جلبتها قوة القص.
بسبب الحركة الخطية العمودية للماكينة فيما يتعلق بالنصل السفلي ، تضمن الورقة المقطعة أن تتعرض لتشويه بسيط وتبقى مستقيمة بدقة.

نظام التحكم

وحدة التحكم الخاصة بالماكينة هي نظام CNC DAC360 من العلامة التجارية Delem ، والذي تم تحديثه إلى إصدار شاشة اللمس DAC360T. هولندا هي موطن العلامة التجارية ديليم.
قد يتم التحكم في التوقف الخلفي وزاوية الشفرة وفجوة الشفرة وتعديلها باستخدام النظام.
كبديل ، هناك وحدات تحكم العرض الرقمية E21S.

الجزء الخلفي من آلة القص الهيدروليكية

• مقياس خلفي قوي لزيادة المتانة: يتم دعم متانة الماكينة على المدى الطويل من خلال تصميم المقياس الخلفي للخدمة الشاقة ، مما يقلل من فرصة التشوه ويضمن مقاومة الاصطدام.


• إدارة فعالة للمواد مع رف مريح للمقاييس الخلفية: رف قياس خلفي سهل الاستخدام يبسط عملية القطع ويجعل استرجاع المواد أسهل ، مما يؤدي إلى زيادة الكفاءة.


• تعدد الاستخدامات في القطع مع دعامة قابلة للتعديل: يمكن للمشغلين التعامل مع مواد أطول بمرونة أكبر بفضل عمليات رفع المسند اليدوي والآلي التي تلبي مجموعة متنوعة من احتياجات القطع.

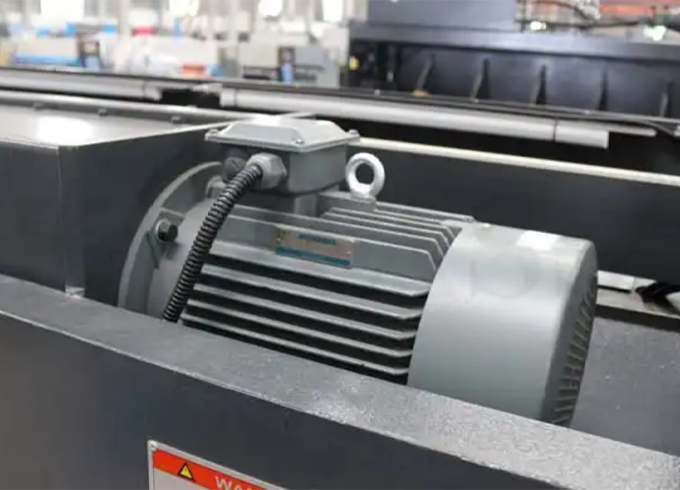

المحرك الرئيسي

•


  خيارات المحرك الرئيسي ذات السعة العالية: اعتمادًا على احتياجاتك وتفضيلاتك ، يمكن تصميم محركنا الرئيسي عالي السعة ليتناسب مع العلامات التجارية الصينية المعروفة مثل وانان أو الأسماء المعترف بها دوليًا مثل سيمنز.


• تخصيص الجهد الكهربائي لأجزاء معينة: نوفر تخصيص الجهد مع خيارات مثل 3 مراحل/مطالب V / 60Hz ، 3 مراحل/فاز V / 60Hz ، 3-phase/55Hz ، ومجموعات أخرى تلبي مطالبكم الخاصة لكي تناسب الاحتياجات التشغيلية الفريدة.

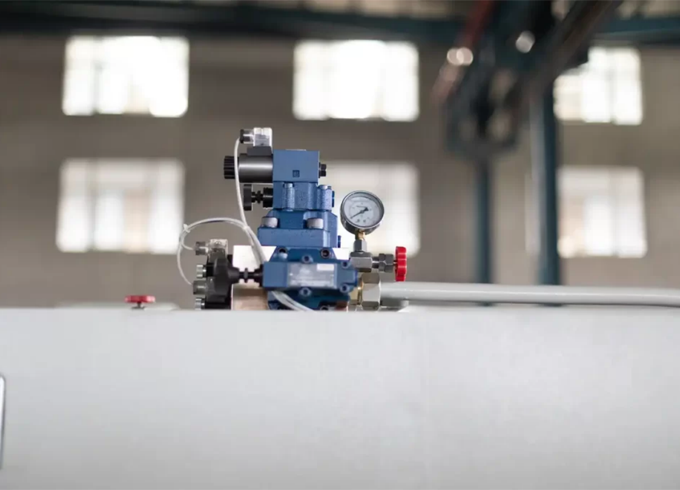

نظام هيدروليكي ريكسروث

1. الاستفادة من كتلة صمام هيدروليكي Rexroth المعروفة:
باستخدام جزء معروف وموثوق به على نطاق واسع ، تضمن كتلة الصمام الهيدروليكي Rexroth أفضل أداء هيدروليكي.
2. منع تسرب الزيت وتشويش الصمام:
تقلل تقنية الوقاية من زيادة ضغط الزيت في الماكينة من احتمال تشويش الصمام وتسرب الزيت. وهذا يزيد من متانة المعدات والاعتمادية عليها.
3. مراقبة ضغط الزيت في الوقت الفعلي للعمليات المستمرة:
يتم توفير مراقبة ضغط الزيت في الوقت الفعلي لضمان عمليات دائرة الزيت المستمرة وأداء المعدات الموثوق به. تزيد هذه الوظيفة من كفاءة الماكينة من خلال تمكين الصيانة الاستباقية والتغيرات.

طاولة عمل فعالة

1. احتكاك أقل لسطح صفيحة ملساء: عن طريق تقليل الاحتكاك بين اللوحة والطاولة ، يضمن الدعم الأمامي من النوع الكروي سطحًا ملساء.
2. تحسين كفاءة القطع من خلال التغذية السهلة والسريعة: يجعل نظام التغذية المعدل الخاص بالماكينة من الأسهل والأسرع لتغذية المواد ، مما يزيد بشكل كبير من كفاءة القطع.
3. تخصيص ارتفاع السلامة والتغذية: مع منفذ تغذية مدروس ، تتوافق معداتنا مع wIth قواعد السلامة الدولية. يوفر ارتفاعًا بحد أقصى 20-25 بالإضافة إلى سمك الورقة ، والحد الأدنى لارتفاع التغذية لسمك الورقة. سياج أمامي ودرابزين جانبي يضمن سلامة المشغل أثناء التشغيل ، ومسامير ارتفاع قابلة للتعديل تجعل من السهل تخصيص ارتفاع التغذية.

الكرة اللولبية والبطانة دليل Backgauge

•


  تحسين الدقة:

• من خلال ضمان وضع دقيق وتقليل الأخطاء ، تساعد قضبان التوجيه الخطية على زيادة دقة حركة الماكينة.


• حركة ثابتة وسائلة:


• يمكن للمقياس الخلفي أن ينتقل بسلاسة وثبات بفضل سكة التوجيه الخطية ، والتي تضمن أيضًا القص الموحد وتقلل من إمكانية حدوث الحالات الشاذة.


• انخفاض التآكل والاحتكاك:


• من خلال تقليل الاحتكاك ، تعمل تقنية التوجيه الخطي المتقدمة على إطالة عمر المعدات وتحافظ على دقة القياس الخلفي بمرور الوقت.

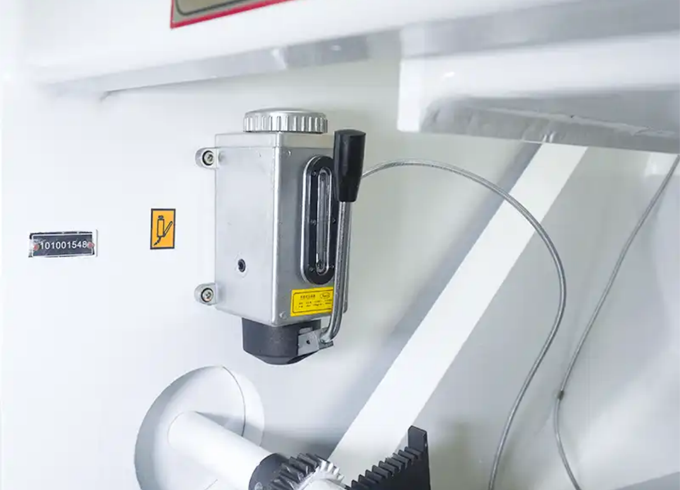

جهاز تزييت

•


  تحسين الراحة والسرعة: من خلال توفير راحة وسرعة محسنة ، يضمن منتجنا عمليات فعالة ومثمرة.


• اثنين من نماذج المرونة التشغيلية: يوفر جهازنا للمستخدمين تعدد الاستخدامات من خلال استيعاب مجموعة من التفضيلات التشغيلية ويأتي في كل من الأوضاع التلقائية واليدوية.

• اختيار النموذج السهل: من خلال الاختيار بين الطرز التلقائية واليدوية ، يمكن للمستخدمين تخصيص تشغيل الماكينة بسهولة لتلبية احتياجاتهم الفريدة.

• مصممة حسب تفضيلات المستخدم: يمكن للمستخدمين تخصيص المنتج حسب تفضيلاتهم بفضل مرونة خيارات النموذج ، مما يزيد من رضا المستخدمين وتجربتهم بشكل عام.









داعم خلفي هوائي

1. دعم المواد الاستقرار:
لمنع الترهل أو التشويه أثناء القص ، يضمن الدعم الخلفي الهوائي دعم المواد الثابتة.
2. الإدارة الفعالة للأوراق الكبيرة:
الدعم الخلفي الهوائي ، الذي يحافظ على محاذاة المواد ويحسن كفاءة القص ، مفيد بشكل خاص للألواح الكبيرة.
3. السلامة والراحة للمشغلين:
يعمل الدعم الخلفي الهوائي على تبسيط معالجة المواد ، وتقليل الضغط البدني للمشغل ، وتحسين السلامة طوال عملية القص.

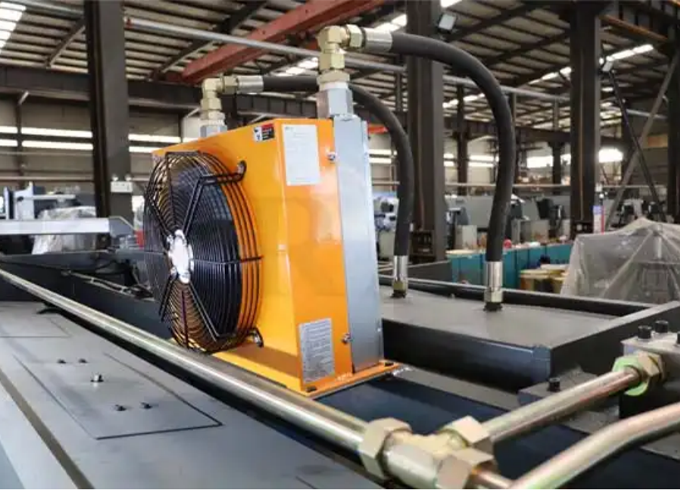

جهاز تبريد الزيت الهيدروليكي

1. الإدارة الفعالة لدرجة الحرارة: الحفاظ على ظروف التشغيل المثالية
2. عمر المعدات الممتد: تجنب الحرارة الزائدة لإطالة عمر المعدات
3. تحسين أداء النظام الهيدروليكي: أداء موثوق في استخدامات مختلفة

مبدأ آلة قص المقصلة

1. عمل قطع دقيق:
من خلال الدوران فوق الحافة السفلية لشعاع التأرجح ، تبدأ الشفرة العلوية القطع.
2. فصل النصل الصامت:
بعد القطع ، هناك القليل من الاحتكاك حيث تنزلق الشفرة العلوية بعيدًا عن الشفرة السفلية.
3. براعة-إزالة قابل للتعديل:
مع فجوة القطع غريب الأطوار ، يمكنك بسهولة ضبط تخليص الشفرة لاستيعاب سمك المواد المختلفة مع الحفاظ على الدقة.
4. تصميم القص الفعال لركوب الخيل:
يتم ضمان الفعالية عبر مجموعة من السماكات المادية من خلال زاوية أشعل الخطاف المنخفضة للتصميم ، مما يسمح بنهج قص فعال للركوب.

معدات معالجة آلة قص المقصلة Q11K

نحن نركز على كل جانب من جوانب الماكينة ونكرس جهودنا لصنع أفضل أدوات الماكينة الممكنة لعملائنا.
