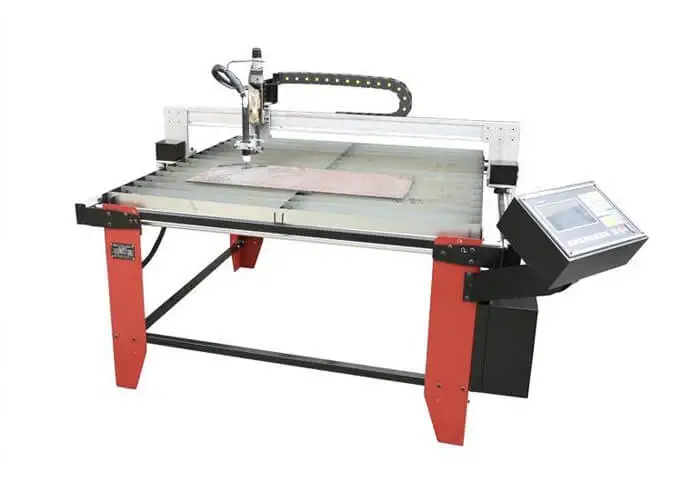

آلة قطع البلازما صغيرة سطح المكتب CNC

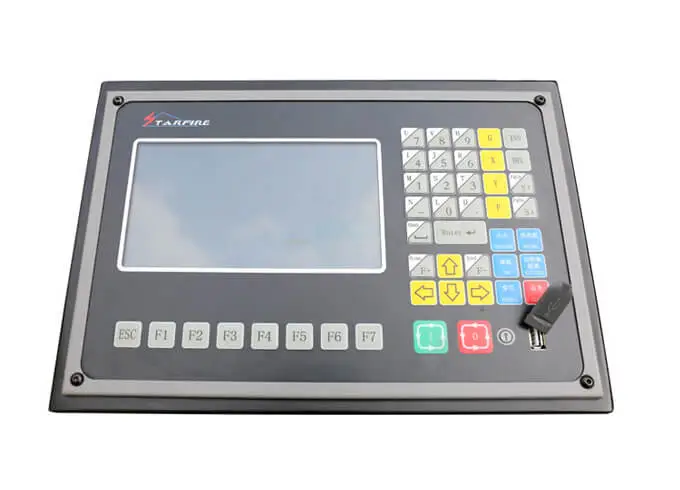

أحدث منصة تحكم رقمي للكمبيوتر (CNC) ، الحافة®يوفر الاتصال اعتمادية لا مثيل لها ، وقدرات مدمجة قوية ، ودرجة عالية من التخصيص. النظام ، الذي تم بناؤه على Pho-enix الحصري الرائد في السوق®منصة التصنيع باستخدام الحاسب الآلي ، تقدم أجهزة محسنة وميزات برامج جديدة متطورة ، مثل ProNest®تداخل تلقائي باستخدام الحاسب الآلي يوفر تقنية SureCutTM. يمكن تكوين EDGE Connect CNCs في الحقل باستخدام برنامج مصمم خصيصًا لتطبيق آلة قطع البلازما ، مما يجعل الإعداد والتعديلات والترقيات بسيطًا. بالإضافة إلى دعم تطبيقات البلازما ، و oxyfuel ، و waterjet ، فإن الجهاز سهل الاستخدام يحتوي على واجهة مستخدم رسومية بديهية وأداء قطع محسن.

برامج CAD / CAM لآلة قطع البلازما

برنامج تداخل مكون CAD/CAM قوي ، ProNest®LT (سابقا التوربوني®) تم إنشاؤه للقطع الصناعي الخفيف الميكانيكي في إعدادات الإنتاج. يقدم برنامج برنامج واحد لجميع معدات قطع البلازما القياسية وoxyfuel.

• تصميم وتطوير جزء

• برنامج CAD 2D مدمج لإنشاء ملف CAD وتحريره


• لإنشاء أجزاء مشتركة من القوالب ، استخدم مكتبة الأجزاء ذات الشكل المتغير.








• استيراد وتحويل CAD/CAM

• استيراد ملفات CAD (تنسيقات الملفات القياسية في الصناعة)


• أحضر ملف PDF


• يتم تحويل الصور الثابتة إلى CAD باستخدام النقطية إلى المتجه.


• الكشف عن الأخطاء والتصحيح التلقائي لملف CAD


• تخفيض تلقائي وتنعيم القطع الناقصة والشحوم


• تقسيم عدة مكونات من ملف CAD واحد.


• يتم تعيين طبقات CAD تلقائيًا للعمليات (القطع ، والعلامة ، وما إلى ذلك)

• الإعداد الوظيفي سريع وبسيط


• تكنولوجيا surrecuttm وعملية المؤسسة المتكاملة


• تداخل يدوي تفاعلي


• تقارير شاملة


• تكلفة بسيطة


• اختيار المخرجات


• معالج ما بعد المعالجة ينتج NC

• خرج DXF

• يوفر كفاءة تداخل مثالية لكل من المكونات البشرية والآلية.


• محاذاة ، نسخ ، تحريك ، عكس ، وعمليات شبه آلية


• خوارزمية متداخلة متطورة تزيد من استخدام المادة مع تقليل الخردة.


• قادرة على العمل مع الخردة من الإجراءات السابقة أو الأوراق القياسية التي يتم الاحتفاظ بها في المستودع.


• التحديد التلقائي لمسار القطع


• تحليل التكلفة/الوقت


• قبل القطع الفعلي ، محاكاة


• يمكن استيراد وتصدير نظام CAD ، و DXF ، و DWG ، و IGES ، و Step ، وغيرها من تنسيقات الملفات باستخدام الأجزاء الذكية.


• وحدة رسم الأجزاء ، أجزاء المكالمات ، الآلات ، توليد رموز CNC ، التعشيب التلقائي أو اليدوي ، البحث عن مخزون الصفائح المعدنية ، إلخ.


• فيلم حرق ، ع المتخصصةثقب ، ليزر سريع ، مفاصل دقيقة ، إدارة اتجاه الرأس ، ربط الحافة ، ومجموعة متنوعة من تقنيات الإدخال/الإخراج


• ميزات وبرامج معقدة






خيارات الرأس لآلة قطع البلازما

1. رأس شطف (5 محاور)

رأس الميلا ذو 5 محاور من krass مصنوع للزاوية والقطع ثلاثي الأبعاد. يتم إنشاء جميع الزوايا التي تصل إلى 45 درجة تلقائيًا ، مما يسمح للمستخدم بإدخال الزوايا المطلوبة حسب الحاجة. بسبب مستشعر استشعار الارتفاع ، يمكن أيضًا إجراء تخفيضات عمودية مستقيمة بصيانة أقل.

• يوفر جودة ثقب الترباس

• تصحيح الزاوية التلقائي


• توفير الوقت: الحد الأدنى لوقت الإعداد


• رائع الكنتوري والقطع


• انخفاض تكاليف الإنتاج







2. Oxy قطع

قطع الأكسجين هو ميزة أخرى لمعدات قطع البلازما التي يتم التحكم فيها باستخدام الحاسب الآلي من KRRASS. يمكن للآلات المجهزة برأس الأكسجين لدينا أن تقطع إلى أعلى الخيارات ، وبتصميم محدد يمكن رفع هذا الحد.

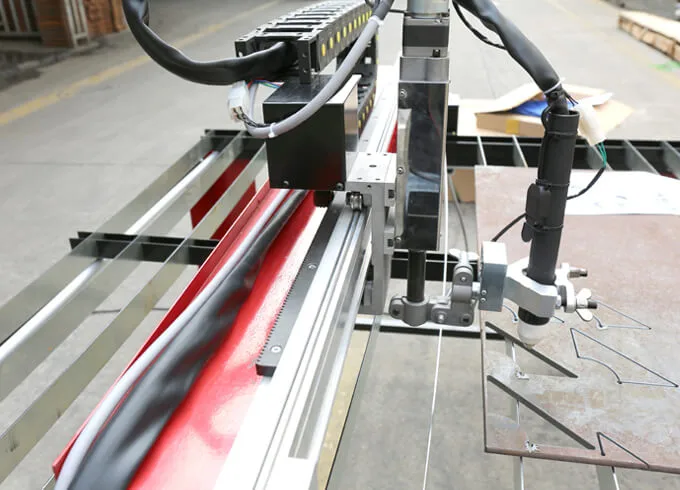

3. قطع البلازما

للحصول على جودة أعلى وقوة أكبر ودقة أكبر وقطع أكثر موثوقية ، تستخدم آلة قطع البلازما تقنية Hypertherm الفريدة.

• يقلل من تكلفة كل قطع.


• ثقب القوة: يتيح ثقب الإنتاج القوي عن طريق صد المعدن المنصهر أثناء الثقب.


• حياة طويلة: يتم استخدام التحكم لتعديل كمية الغاز ومعدل التدفق.


• عالي الدقة: قطع ثابت وعالي الجودة يحاكي القوس ويؤكد عليه


• عالي الدقة: يوفر تخفيضات أسرع وكثافة قوس أعلى مع الحفاظ على استقرار القوس وحواف قطع أفضل.


• يزيد من معدل القطع بالساعة

نظام تصفية جامع الغبار

مرشح مطلوب لاستخراج الدخان والغبار والملوثات أثناء عمليات قطع البلازما. يحسن ظروف عمل الجميع ، خاصة لمشغلي البلازما. بسبب أبعادها المحددة بدقة ، يتم شحنها في قطعة واحدة ، مما يعني أن جميع الملحقات محددة مسبقًا وجاهزة للاستخدام. لوحة تحطمها يحمل الجسيمات التي يحملها الهواء القذر الذي يدخل من خلال الجدران الجانبية لمرشح المقصورة. يتم تقليل سرعة الهواء في هذا الجزء لتحقيق معدلات الترشيح المطلوبة. بالإضافة إلى ذلك ، يتم إرسال الجسيمات والشرر الكبيرة التي قد تتلامس مع المرشح إلى دلو التجميع أسفل القبو. نتيجة لذلك ، يتم تمديد عمر المرشحات. يتم اختيار مواد التصفية المعتمدة من BIA بناءً على التطبيق الذي تم اختباره وفقًا للملحق DIN EN-2-69 AA لالتقاط الغبار والدخان الآخر الذي يشكل الهواء الملوث. تقوم آلية تنظيف النبض النفاث تلقائيًا بتنظيف الغبار المخزن. من خلال استخدام المروحة ، يتم سحب الهواء المنظف من المقصورة وتفريغه في الجو المثالي.

• صغيرة ومريحة للشحن


• صيانة بسيطة واستبدال خرطوشة سريعة


• صامت أقل من 70 ديسيبل (أ)
