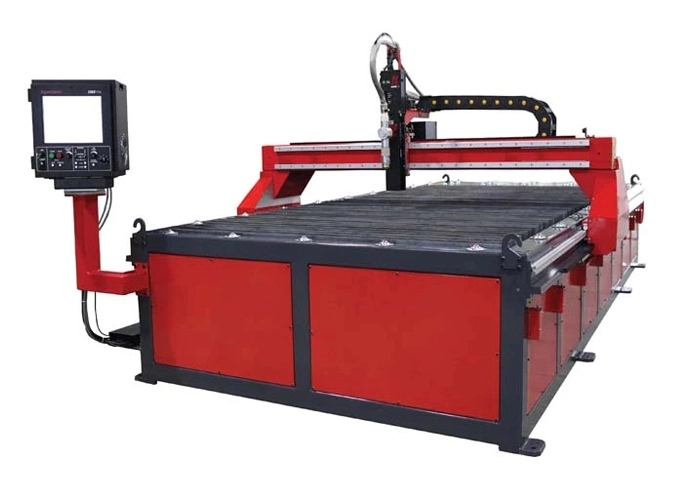

ماكينة قطع البلازما بدقة عالية السرعة باستخدام الحاسب الآلي طراز طاولة TMG

المعدات القياسية

• مصدر طاقة Hypertherm


• التحكم التلقائي في ارتفاع الشعلة القائم على المستشعر THC


• برنامج لكاد/كام


• وحدة للتحكم في الغاز التلقائي Hypertherm


• يعمل كلا جانبي الجسر بمحركات مؤازرة. المحور السيني


• توجيه خطي دقيق مزدوج ، رف حلزوني ، وترس


• طاولة مفرغة ومخرجات وحدة تصفية ومدخلات مع تحكم باستخدام الحاسب الآلي


• دقة تحديد الموقع/-من من من من


• 40 م/دقيقة هي سرعة تحديد المواقع.


• مستشعر الاصطدام للشعلة


• تصميم منفصل لقطع الطاولة والجسر

ميزات اختيارية

• وحدة التصنيع باستخدام الحاسب الآلي مع حافة Hypertherm الاتصال/TC


• بدائل لمصدر طاقة Hypertherm


• خيارات لوحدة التحكم في الغاز التلقائي


• برنامج CAD/CAM من Lantek ، تداخل تلقائي


• Pronest كاد/كام البرمجيات من Hypertherm


• وحدة التصفية


• حزمة بادئ للمواد الاستهلاكية


• رأس قطع 5 محاور


• اثنين من الجسور


• مواسير قطع


• شعلة Tanaka Oxy ، شعلة Messer Oxy ، ورأس قطع Oxy


• رؤوس بلازما متعددة


• ثقب حقيقي

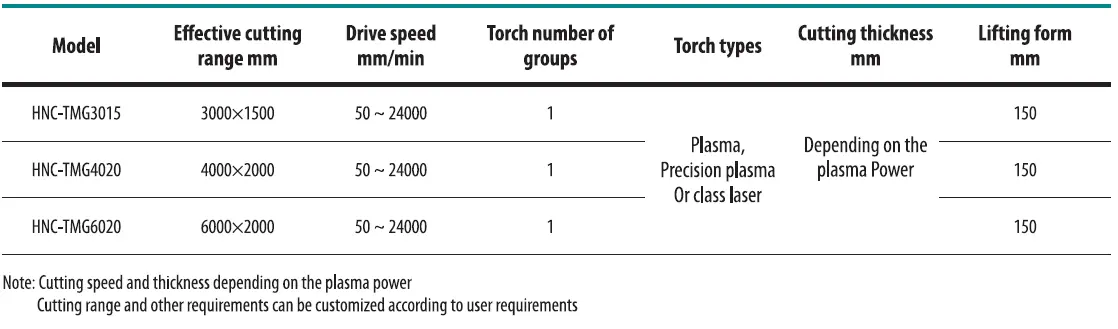

المواصفات الفنية لآلة قطع البلازما

المعلمات التقنية لآلة قطع البلازما

مقدمة في التكوين

1. رأس القطع HYPERTHERM

جودة قطع ممتازة ، عمر طويل ، سرعة قطع عالية ، تكاليف تشغيل منخفضة ، وإنتاجية عالية. يوفر مجموعة واسعة من القطع من صفائح رفيعة للغاية إلى سميكة للغاية.

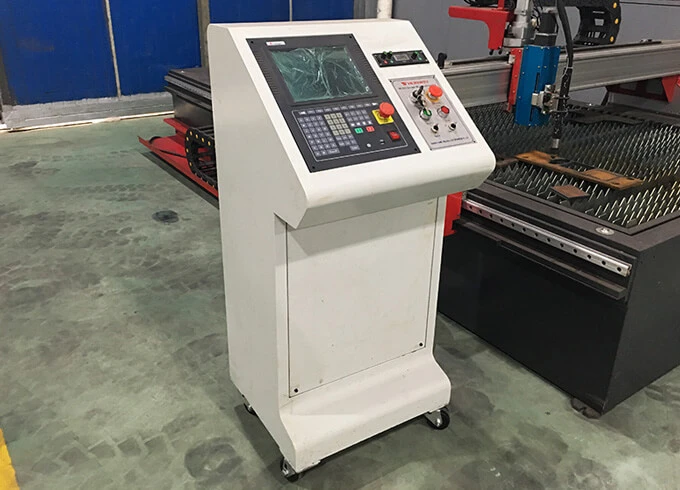

2. وحدة التحكم CNC ESA / HYPERTHERM

يمكن إدارة عمليات البلازما بشكل فعال وبسيط بسبب عملها البسيط.

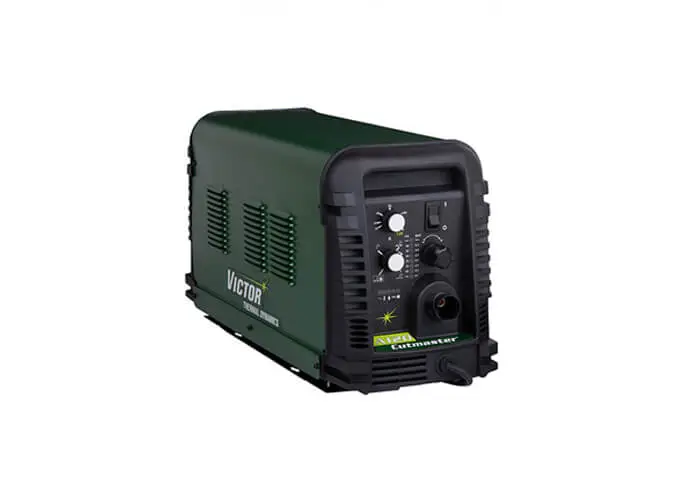

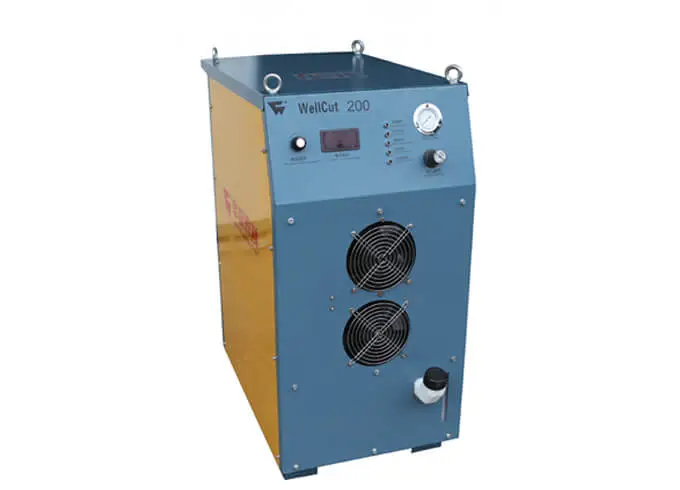

3. مصدر الطاقة HYPERTHERM

يمكن الاعتماد عليها والاستبدال الاستهلاكي البسيط من خلال الكفاءة والقطع السريع ودورة المعالجة السريعة. تشمل الفوائد الإنتاجية المثلى وتكاليف التشغيل المنخفضة وجودة القطع الممتازة.

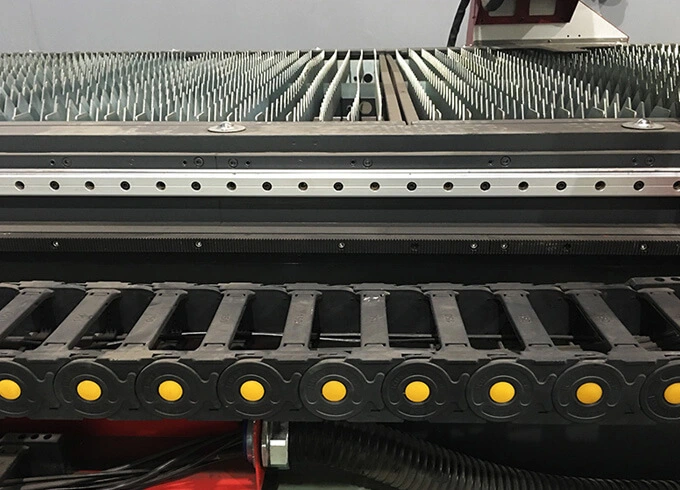

4. ترس الرف والتوجيه الخطي

نظام التوجيه المزدوج لماكينة قطع البلازما هذه-أجنحة رف وأدلة خطية-يحقق قطع عالي الدقة.

5. حاملات صينية الكابلات

قنوات الكابل التي تلبي متطلبات CE ، التشغيل الصامت ، المتانة ، صفاتها غير القابلة للكسر والمضادة للاحتكاك تطيل عمرها المفيد.

6. نظام شفط هوائي جزئي

يتم فتح الفتحات التي تعمل بالهواء المضغوط فقط في منطقة القطع باستخدام برنامج PLC. بهذه الطريقة ، من الممكن تحقيق شفط أقوى أثناء استخدام طاقة أقل.

• حتى المشغلين المبتدئين يمكنهم خفض أجزاء الإنتاج في أقل من خمس دقائق باستخدام CutPro الحاصل على براءة اختراع®ساحر.


• يمكن إعداد وتشغيل محطة القطع والحركة اليدوية بسهولة بمساعدة وحدة تحكم مشغل البرنامج على الشاشة (Soft OpCon).


• باستخدام مصنع مثبت أويتم توفير مخططات قطع مخصصة والتحكم الآلي والخبير من خلال الاتصالات المتكاملة مع أنظمة التحكم في ارتفاع البلازما والشعلة.


• يمكن إتاحة مخططات القطع المخصصة لمعالج CutPro أو إنتاجها وإدارتها داخل تطبيق الجزء.


• النوافذ.®10 نظام تشغيل المؤسسة قوى حافة الاتصال.







برامج CAD / CAM لآلة قطع البلازما

برنامج تداخل مكون CAD/CAM قوي ، ProNest®LT (سابقا التوربوني®) تم إنشاؤه للقطع الصناعي الخفيف الميكانيكي في إعدادات الإنتاج. يقدم برنامج برنامج واحد لجميع معدات قطع البلازما القياسية وoxyfuel.

• تصميم وتطوير جزء

• برنامج CAD 2D مدمج لإنشاء ملف CAD وتحريره

• لإنشاء أجزاء مشتركة من القوالب ، استخدم مكتبة الأجزاء ذات الشكل المتغير.

• استيراد وتحويل CAD/CAM

• استيراد ملفات CAD (تنسيقات الملفات القياسية في الصناعة)


• أحضر ملف PDF


• يتم تحويل الصور الثابتة إلى CAD باستخدام النقطية إلى المتجه.


• الكشف عن الأخطاء والتصحيح التلقائي لملف CAD


• تخفيض تلقائي وتنعيم القطع الناقصة والشحوم


• تقسيم عدة مكونات من ملف CAD واحد.


• يتم تعيين طبقات CAD تلقائيًا للعمليات (القطع ، والعلامة ، وما إلى ذلك)

• الإعداد الوظيفي سريع وبسيط


• مؤسسة العمليات المتكاملة مع تكنولوجيا SureCutTM


• تداخل يدوي تفاعلي


• تقارير شاملة


• تكلفة بسيطة


• اختيار المخرجات


• معالج ما بعد المعالجة ينتج NC

• خرج DXF

• يوفر كفاءة تداخل مثالية لكل من المكونات البشرية والآلية.


• محاذاة ، نسخ ، تحريك ، عكس ، وعمليات شبه آلية

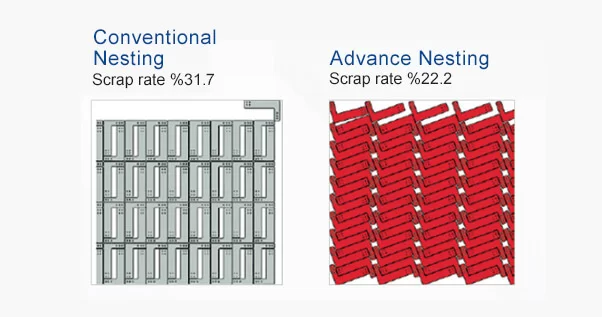

• خوارزمية متداخلة متطورة تزيد من استخدام المادة مع تقليل الخردة.
  قادرة على العمل مع الخردة من الإجراءات السابقة أو الأوراق القياسية التي يتم الاحتفاظ بها في المستودع.


• التحديد التلقائي لمسار القطع


• تحليل التكلفة/الوقت


• قبل القطع الفعلي ، محاكاة


• يمكن استيراد وتصدير نظام CAD ، و DXF ، و DWG ، و IGES ، و Step ، وغيرها من تنسيقات الملفات باستخدام الأجزاء الذكية.


• وحدة رسم الأجزاء ، أجزاء المكالمات ، الآلات ، توليد رموز CNC ، التعشيب التلقائي أو اليدوي ، البحث عن مخزون الصفائح المعدنية ، إلخ.


• حرق الأفلام ، ثقب متخصص ، ليزر سريع ، مفاصل صغيرة ، إدارة اتجاه الرأس ، ربط الحافة ، ومجموعة متنوعة من

• تقنيات الإدخال/الإخراج


• ميزات وبرامج معقدة







خيارات الرأس لآلة قطع البلازما

1. رأس شطف (5 محاور)

رأس الميلا ذو 5 محاور من krass مصنوع للزاوية والقطع ثلاثي الأبعاد. يتم إنشاء جميع الزوايا التي تصل إلى 45 درجة تلقائيًا ، مما يسمح للمستخدم بإدخال الزوايا المطلوبة حسب الحاجة. بسبب مستشعر استشعار الارتفاع ، يمكن أيضًا إجراء تخفيضات عمودية مستقيمة بصيانة أقل.

• يوفر جودة ثقب الترباس


• تصحيح الزاوية التلقائي


• توفير الوقت: الحد الأدنى من الإعداد tiأنا


• رائع الكنتوري والقطع


• انخفاض تكاليف الإنتاج

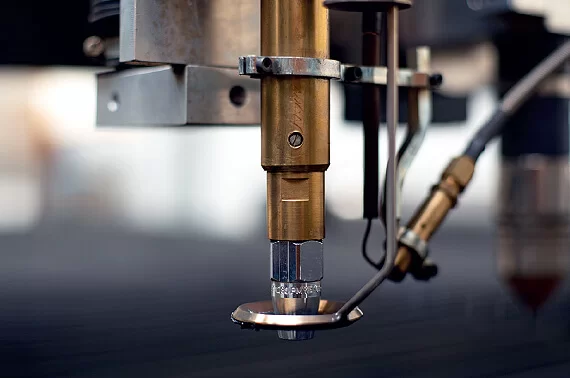

2. Oxy قطع

قطع الأكسجين هو ميزة أخرى لمعدات قطع البلازما التي يتم التحكم فيها باستخدام الحاسب الآلي من KRRASS. يمكن للآلات المجهزة برأس الأكسجين لدينا أن تقطع إلى أعلى الخيارات ، وبتصميم محدد يمكن رفع هذا الحد.

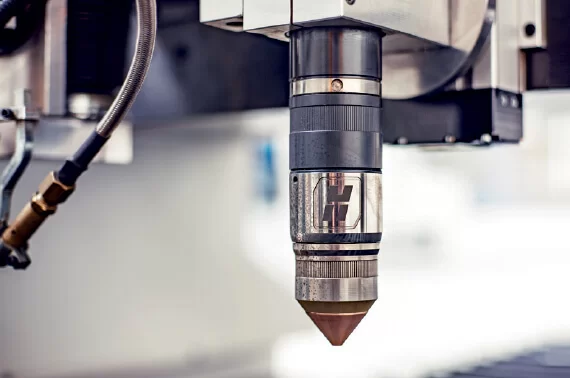

3. قطع البلازما

للحصول على جودة أعلى وقوة أكبر ودقة أكبر وقطع أكثر موثوقية ، تستخدم آلة قطع البلازما تقنية Hypertherm الفريدة.

• يقلل من تكلفة كل قطع.


• ثقب القوة: يتيح ثقب الإنتاج القوي عن طريق صد المعدن المنصهر أثناء الثقب.


• حياة طويلة: يتم استخدام التحكم لتعديل كمية الغاز ومعدل التدفق.


• عالي الدقة: قطع ثابت وعالي الجودة يحاكي القوس ويؤكد عليه


• عالي الدقة: يوفر تخفيضات أسرع وكثافة قوس أعلى مع الحفاظ على استقرار القوس وحواف قطع أفضل.


• يزيد من معدل القطع بالساعة

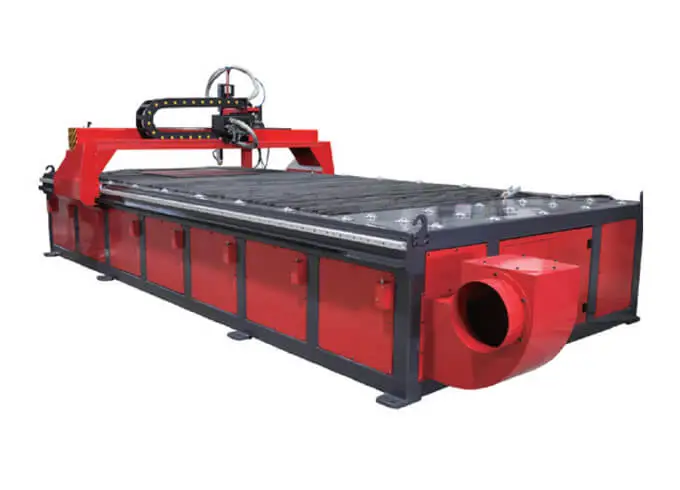

نظام تصفية جامع الغبار

مرشح مطلوب لاستخراج الدخان والغبار والملوثات أثناء عمليات قطع البلازما. يحسن ظروف عمل الجميع ، خاصة لمشغلي البلازما. بسبب أبعادها المحددة بدقة ، يتم شحنها في قطعة واحدة ، مما يعني أن جميع الملحقات محددة مسبقًا وجاهزة للاستخدام. لوحة تحطمها يحمل الجسيمات التي يحملها الهواء القذر الذي يدخل من خلال الجدران الجانبية لمرشح المقصورة. يتم تقليل سرعة الهواء في هذا الجزء لتحقيق معدلات الترشيح المطلوبة. بالإضافة إلى ذلك ، يتم إرسال الجسيمات والشرر الكبيرة التي قد تتلامس مع المرشح إلى دلو التجميع أسفل القبو. نتيجة لذلك ، يتم تمديد عمر المرشحات. يتم اختيار مواد التصفية المعتمدة من BIA بناءً على التطبيق الذي تم اختباره وفقًا للملحق DIN EN-2-69 AA لالتقاط الغبار والدخان الآخر الذي يشكل الهواء الملوث. تقوم آلية تنظيف النبض النفاث تلقائيًا بتنظيف الغبار المخزن. من خلال استخدام المروحة ، يتم سحب الهواء المنظف من المقصورة وتفريغه في الجو المثالي.

• صغيرة ومريحة للشحن

• صيانة بسيطة واستبدال خرطوشة سريعة

• صامت أقل من 70 ديسيبل (أ)

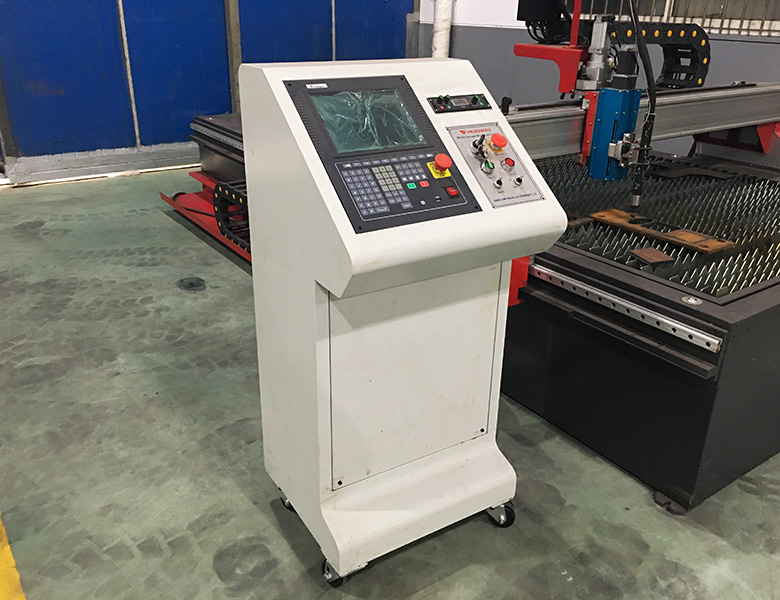

غطاء تحكم قطع بالتحكم الرقمي للتحكم

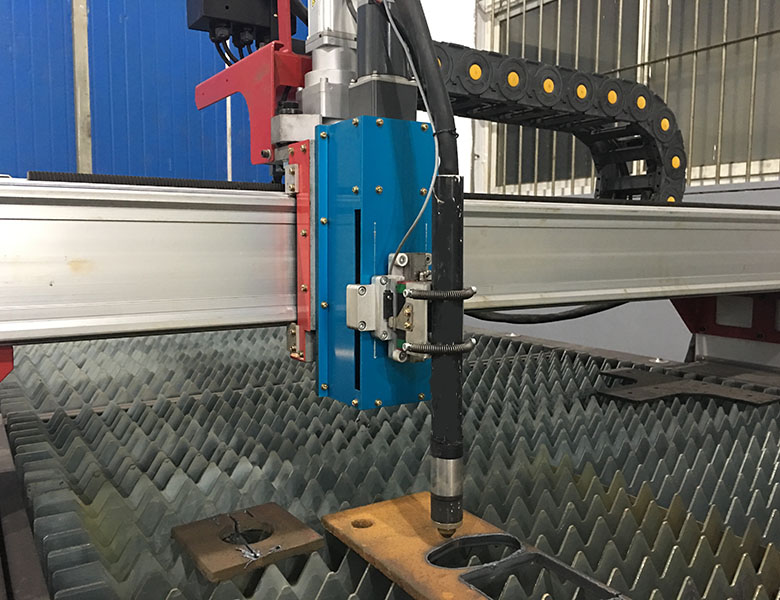

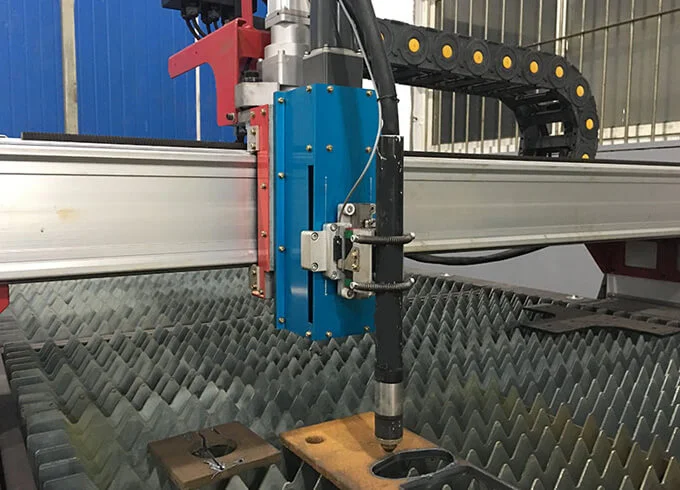

مشعل قطع بلازما CNC

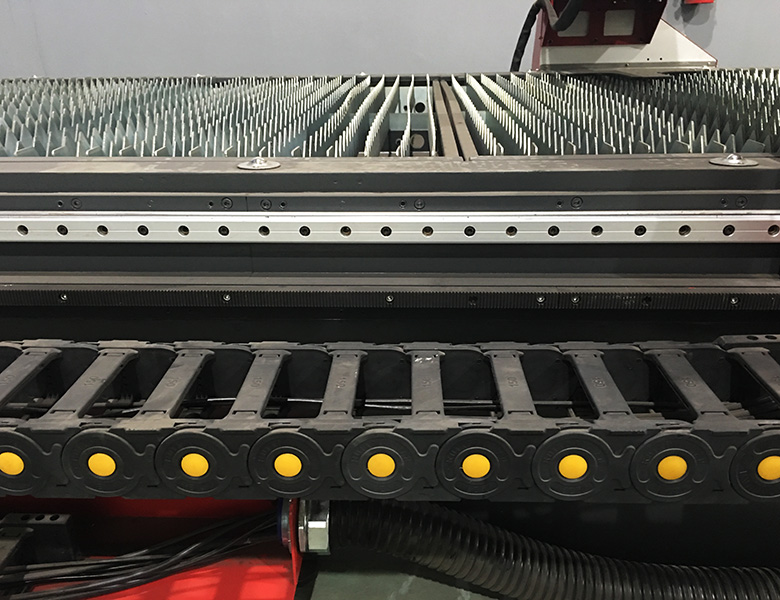

آلة قطع CNC للكابل والمسار

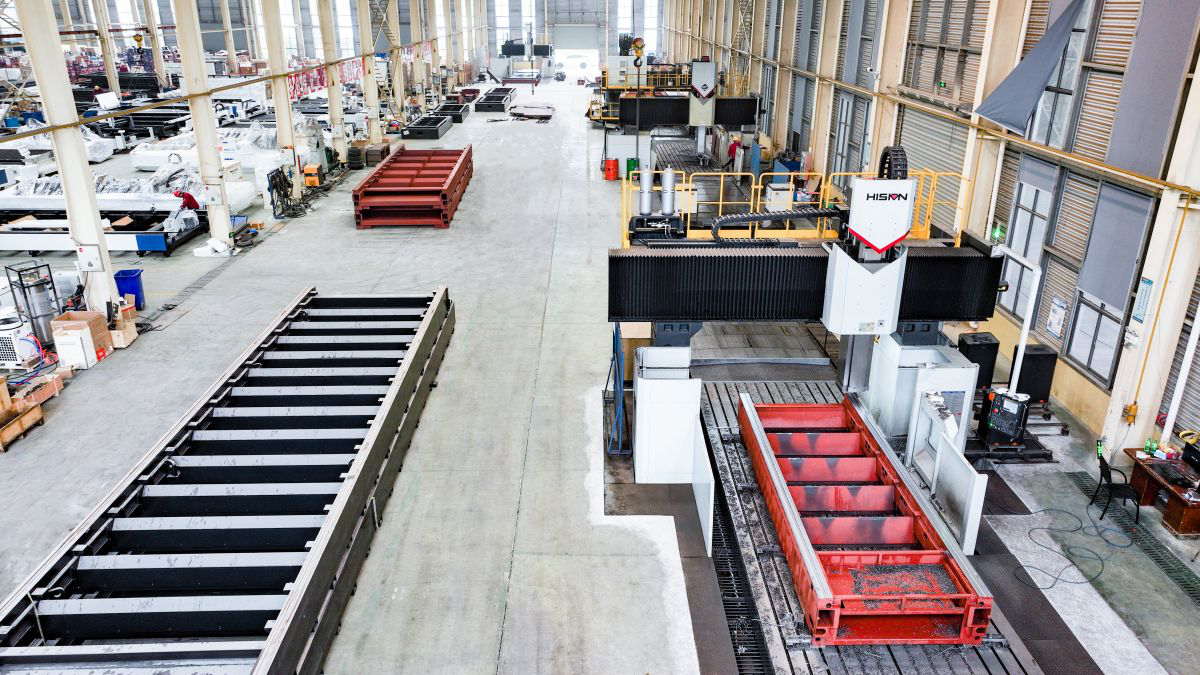

معدات معالجة آلة قطع البلازما باستخدام الحاسب الآلي عالية الدقة طراز طاولة TMG

نحن نركز على كل جانب من جوانب الماكينة ونكرس جهودنا لصنع أفضل أدوات الماكينة الممكنة لعملائنا.
