آلة الحز للبيع ، آلة الحز العمودية V للبيع. Langye

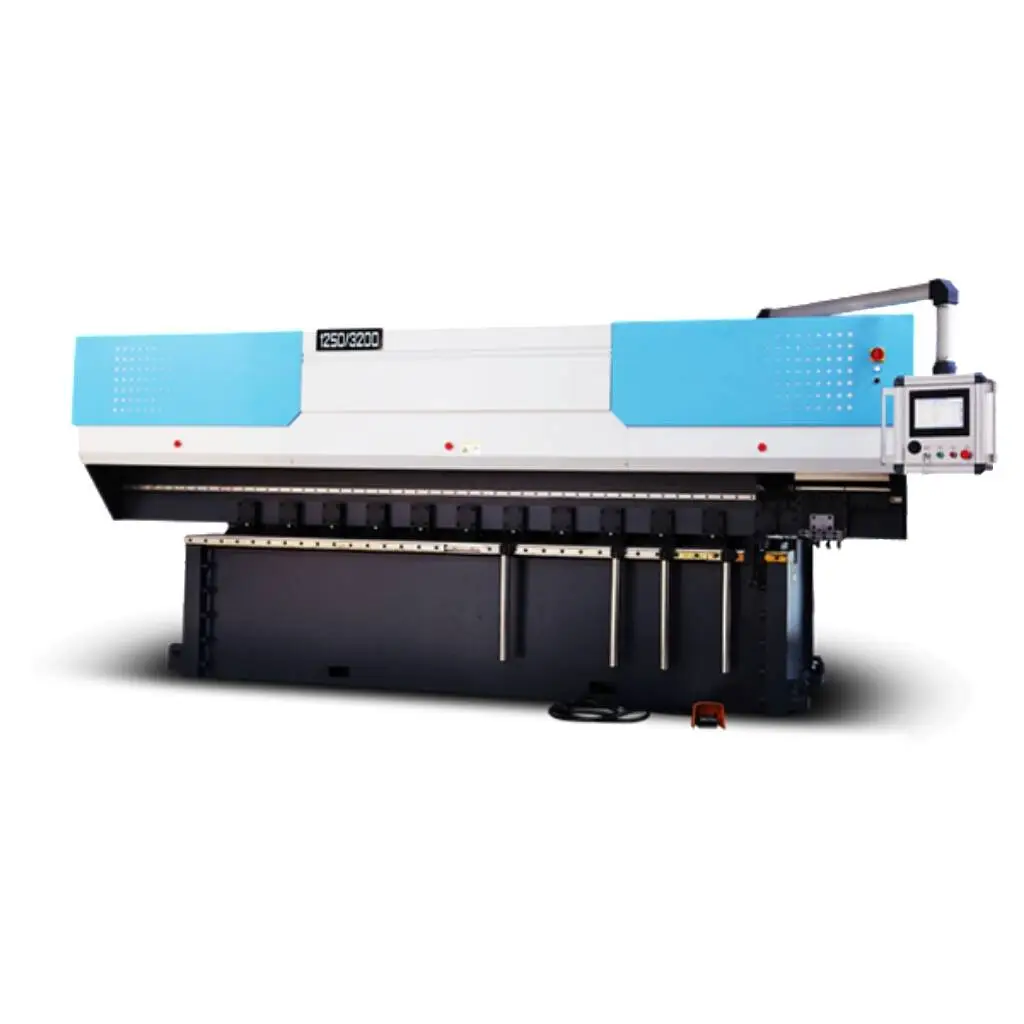

تفاصيل آلة الحز الخامس العمودية

إنها مصنوعة من أجزاء موثوقة وعالية الجودة وهي مصممة لكل حجم ماكينة حز على شكل حرف V. آلة الحز الأفقي الخامس هي الأفضل في فئتها وتأتي في مجموعة متنوعة من الأنواع والقوى بأطوال قابلة للتعديل وسمك القص.

المعدات القياسية

وحدة تحكم CNC تايوانية: جامعة Huazhong للعلوم والتكنولوجيا
محرك سيرفو: باناسونيك ياباني
تصنع مسامير كروية عالية الدقة من HINWIN مقرها في تايوان.
دليل خطي هينوين من تايوان عالي الدقة
محرك ترس ورف: YYC ، تايوان
محمل كرة تلامس NSK الياباني
قطع الشق: الشركة المصنعة الكورية كورلوي
الأجزاء الكهربائية: تايوان على أساس atut
أسطوانة هوائية: تايوان at-t
سلك الطاقة: IGUS ألمانيا

v groove details

التكوين

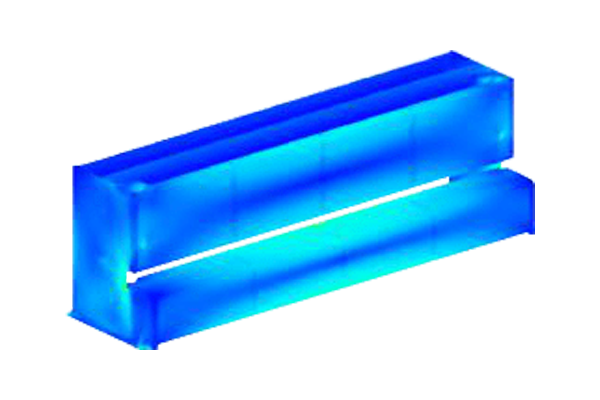

مستقر ودقيق وهادئ

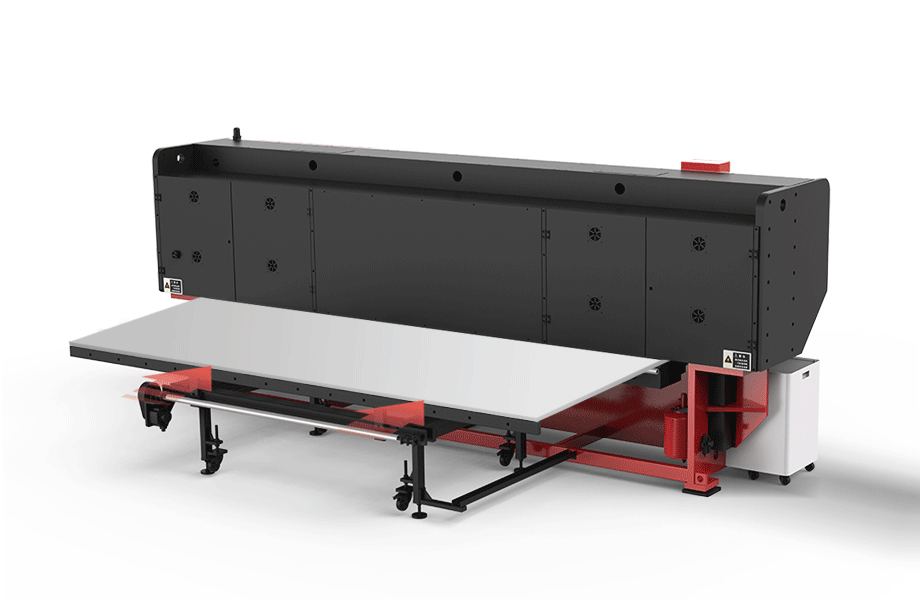

الصلابة الشاملة لأداة الماكينة قوية ومتينة وطويلة الأمد لأن السرير والعارضة المتقاطعة مبنية بهيكل إطار ، يتكون الجدول من 60 أو سبيكة منخفضة من الفولاذ الهيكلي عالي القوة ، والإطار مصنوع من صفيحة فولاذية q345.

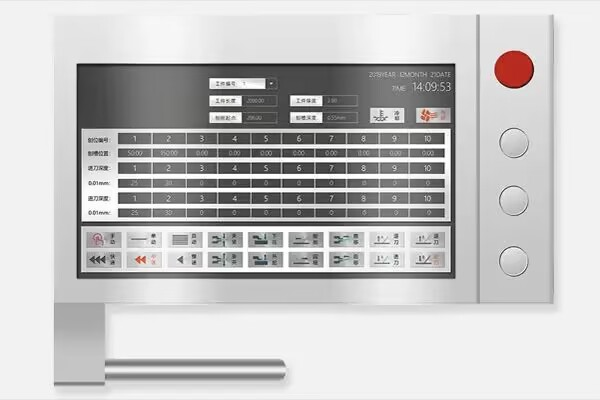

جامعة Huazhong للعلوم والتكنولوجيا نظام CNC
نظام تحكم CNC A60C في جامعة Huazhong للعلوم والتكنولوجيا
شاشة تعمل باللمس باستخدام الحاسب الآلي ، 15 بوصة
زمن الاستجابة للتسارع والتباطؤ: 0.5US
باستخدام ميزة التراجع
PLC وظيفة المقاطعة: مدة المسح هي
تعيين في 10 ms
تجنب الاصطدامات

شفرة سبيكة
يمكن لكل شفرة أن تتشبث بشكل موحد أثناء التشغيل بفضل استخدام أربع سكاكين حز.
يتم استخدام سبائك الصلب لصنع الشفرات.
يستخدم النفخ بفوهة مزدوجة للتخلص من الجسيمات بشكل كامل.

المعلمات التقنية لآلة قناة V أفقية

لا	المحتوى	وحدة	المعلَمة
1	النوع	مم	RAS-1250x3200	RAS-1250x4000	RAS-1500x3200	RAS-1500x4000
2	سمك لوحة العملية	مم	من من من من	من من من من	من من من من	من من من من
3	طول لوحة المعالجة x العرض	مم	1250x3200	1250x4000	1500x3200	1500x4000
4	الحد الأدنى للهامش	مم	8	8	8	8
5	أقصى عمق	مم	0.8	0.8	0.8	0.8
6	أقصى عمق مخدد	مم	2.5	2.5	2.5	2.5
7	سرعة قطع دبوس/سرعة متغيرة	م/دقيقة	0-90	0-90	0-90	0-90
8	تعديل طاولة العمل		وظيفة التخطيط الذاتي	وظيفة التخطيط الذاتيأيونات	وظيفة التخطيط الذاتي	وظيفة التخطيط الذاتي
9	وحدة مجموعة الحد الأدنى للمحور X	مم	0.01	0.01	0.01	0.01
10	س محور دقة تحديد المواقع	مم	± من	± من	± من	± من
11	وحدة مجموعة الحد الأدنى لمحور Y	مم	0.01	0.01	0.01	0.01
12	دقة تحديد المواقع على المحور ص	مم	± من	± من	± من	± من
13	وحدة مجموعة الحد الأدنى للمحور Z	مم	0.01	0.01	0.01	0.01
14	دقة تحديد المواقع للمحور Z	مم	± نقد	± نقد	± نقد	± نقد
15	فيوتوتوتور قوة المحرك	كيلو وات	1-1 (إجمالي 2 كيلو وات)	1-1 (إجمالي 2 كيلو وات)	1-1 (إجمالي 2 كيلو وات)	1-1 (إجمالي 2 كيلو وات)
16	قوة محرك محور Y	كيلو وات	5.5	5.5	5.5	5.5
17	قوة المحرك محور Z	كيلو وات	1	1	1	1
18	مستوى طاولة العمل	مم	± نقد	± نقد	± نقد	± نقد
19	وضع التغذية		الصفائح المعدنية بلا حراك ، حركة حامل الأداة	الصفائح المعدنية بلا حراك ، حركة حامل الأداة	الصفائح المعدنية بلا حراك ، حركة حامل الأداة	الصفائح المعدنية بلا حراك ، حركة حامل الأداة
20	استبدال طاولة العمل سهلة		لا بديل	لا بديل	لا بديل	لا بديل
21	تبريد الجهاز كله		نعم	نعم	نعم	نعم
22	نظام هيدروليكي		1.5 كيلو وات/8 لتر/10 كيلو وات	1.5 كيلو وات/8 لتر/10 كيلو وات	1.5 كيلو وات/8 لتر/10 كيلو وات	1.5 كيلو وات/8 لتر/10 كيلو وات
23	عدد السكاكين المثبتة		4 سكاكين سبيكة	4 سكاكين سبيكة	4 سكاكين سبيكة	4 سكاكين سبيكة
24	حجم مخطط	مم	سيفي * * *	سيفي * * *	سيفي * * *	سيفي * * *
25	موازاة الجدول	مم/م	± نقد	± نقد	± نقد	± نقد
26	الوزن	كجم	8000	8500	9500	10000
