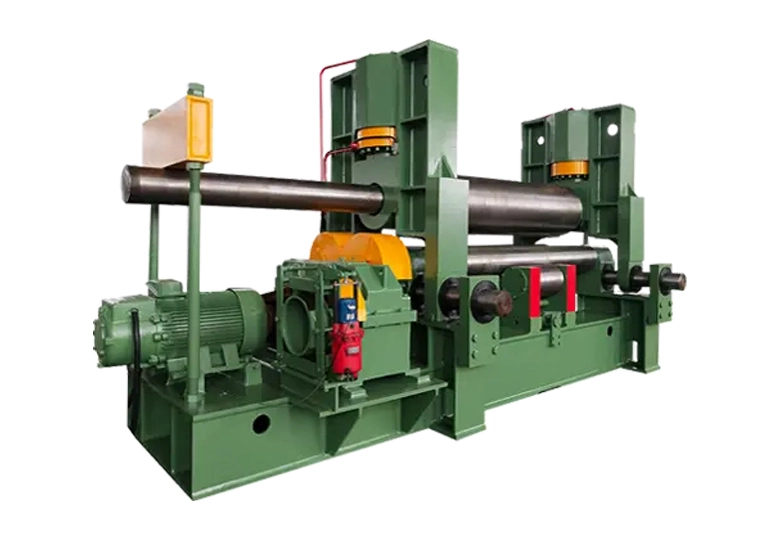

Name: W11S 3 بكرات الهندسة المتغيرة
Brand: Ma'anshan City Langxi Heavy Industry Machinery Technology Co., Ltd.

تفاصيل W11S 3 بكرات متغير غيتومر

تجربة سهولة الانحناء مع آلات لف الألواح

تستخدم ماكينات لف الأطباق المتطورة لدينا طاقة أقل وسهلة التشغيل. عند ثني الصفائح الفولاذية ، تأكد من أن كل شيء بسيط وخالي من القلق. يمكن للبنية التحتية للإنتاج الاستفادة من آلات التوجيه الخطي لكراس بعدد من الطرق ، بما في ذلك انخفاض النفقات الرأسمالية ، وتحسين دقة ثني الحواف ، وأداء طويل الأمد وفعال ، انخفاض تكاليف التشغيل والصيانة المستمرة.

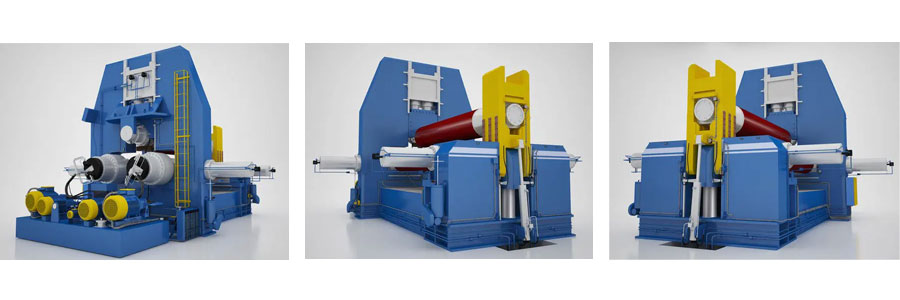

experience the ease of bending with plate rolling machines

مزايا التصميم الهندسي المتغير

عملية ثني/لف الصفائح

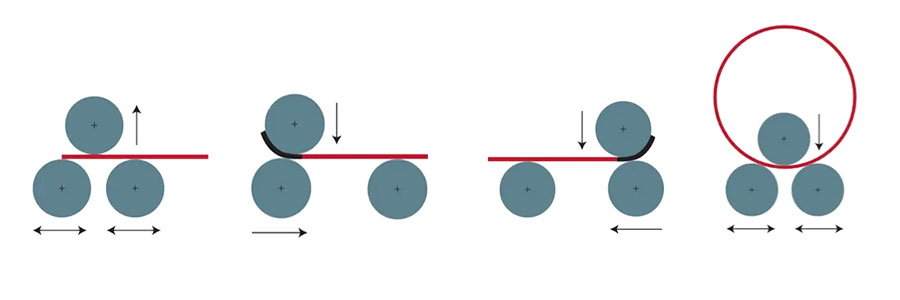

advantages of variable geometry design

آلات الهندسة المتغيرة من LANGYE مثالية لآلات لف الألواح المتوسطة إلى الثقيلة لأنها تعمل على قدم المساواة مع آلات لف الألواح ثلاثية الأسطوانة الأكثر تكلفة.

لأن البكرات السفلية لها امتداد ثني قابل للتغيير ، فإن سعة الدرفلة كبيرة جدًا. يمكن أن تزيد قوة الدحرجة للآلات ذات أنظمة التوجيه الخطية والتأرجح عن 15-من الآلات ذات قطر اللفة العلوية نفسه.

يتيح هذا الترتيب الفريد من نوعه تدوير لفات ثني الألواح بواسطة علبة تروس كوكبية مدمجة ومحرك هيدروليكي وتحريرها بشكل مستقل بواسطة أسطوانات هيدروليكية (تتحرك اللفة العلوية رأسيًا ، بينما تتحرك لفة أسفل أفقيا). يوفر هذا فوائد كبيرة من خلال تمكين المسافة المركزية المثالية بين الأسطوانات السفلية ونقاط الثني.

يمكن تقليل فترة اللفة بشكل كبير للصفائح الرقيقة ، مما يحسن الجر ويمنع انزلاق القيادة والظهر.

يمكن توسيع فترة الانحناء للألواح السميكة بشكل كبير ، مما يقلل من ضغوط تشوه الصفائح والانحناء.

للحصول على ثني حافة ممتاز ، يمكن أيضًا وضع اللفات السفلية بشكل غير متماثل والتلاعب بها بشكل مستقل عن بعضها البعض.

تعد القدرة على إطعام اللوحة باستخدام ناقل أساسي غير يعمل بالطاقة ، مما يقلل من النفقات ، ميزة كبيرة أخرى للبكرات السفلية المتحركة أفقياً.

يمكن للبنية التحتية الصناعية الاستفادة من الآلات الهندسية المتغيرة بعدد من الطرق ، بما في ذلك زيادة ملحوظة في سعة التدوير ، وتكاليف رأس المال الأقل ، وانخفاض نفقات التشغيل المستمرة. للتطبيقات التي تتطلب سمك لوحة (أكثر من 80) ، فهي الاستثمار الأكثر جاذبية.

مزايا آلة لف لوحة LANGYE

بنية تحتية واسعة النطاق
يقع مصنع إنتاج متر مربع مثالي ليوفر لنا الوصول السريع إلى المواد الخام والنقل والعمالة الماهرة والطاقة والبنية التحتية الأخرى في نانجينغ ، المركز الهندسي الصيني. أكثر من 40 عامًا من التميز
التطوير المستمر للمنتجات هو أساس التصنيع المتفوق لدينا. لقد قادنا الصناعة في التصميم وجودة التصنيع والأداء والقيمة مقابل المال لأكثر من 40 عامًا. يتم إنشاء كل تصميماتنا داخليًا ، ونحن نقدم المساعدة الكاملة. أكثر من الآلات قيد الاستخدام
في الصين والخارج ، لقد أنتجنا ووضعنا في الخدمة أكثر من المعدات. نواصل دعم أول آلة قمنا ببيعها ، والتي لا تزال قيد الاستخدام حتى اليوم. أكثر من العملاء المتكررين

أكثر من عملائنا سعداء ومكرسة. نحن نعشق خدمتنا حسب الطلب ومخزونا الشامل من قطع الغيار لكل آلة ننتجها ، بالإضافة إلى الأداء الاستثنائي لمعداتنا. يمكنك أن تشعر بالأمان بمعرفة أنك ستتلقى علاجًا ممتازًا.

advantages of langye plate rolling machine

الملامح الفنية

نموذج	ضغط الأسطوانة العلوية (T)	ماكس. سمك الانحناء (مم)	سمك ما قبل الانحناء (مم)	ماكس. عرض الانحناء (مم)	قطر الأسطوانة العلوية (مم)	قطر الأسطوانة السفلية (مم)	المسافة المركزية (مم)	المحرك الرئيسي (كيلوواط)
نموذج	ضغط الأسطوانة العلوية (T)	ماكس. سمك الانحناء (مم)	سمك ما قبل الانحناء (مم)	ماكس. عرض الانحناء (مم)	قطر الأسطوانة العلوية (مم)	قطر الأسطوانة السفلية (مم)	المسافة المركزية (مم)	للقيادة	للهيدروليكية	للحركة
W11S-4x2500	25	4	3.5	2500	200	125	160	4	2.2	1.1
W11S-6x2500	30	6	5	2500	210	125	160	4	2.2	1.1
W11S-8x2000	37	8	6.5	2000	210	135	180	4	2.2	1.1
W11S-8x2500	37	8	6.5	2500	235	135	180	5.5	2.2	1.1
W11S-10x2000	37	10	8	2000	235	135	180	5.5	2.2	1.1
W11S-10x2500	55	10	8	2500	250	145	200	7.5	4	1.1
W11S-12x2000	65	12	10	2000	250	145	200	7.5	4	1.1
W11S-12x2500	75	12	10	2500	265	145	200	7.5	4	1.5
W11S-12x3000	75	12	10	3000	290	150	245	11	4	1.5
W11S-16x2000	75	16	13	2000	265	150	245	7.5	4	1.5
W11S-16x2500	100	16	13	2500	300	165	270	15	5.5	1.5
W11S-16x3000	130	16	13	3000	330	180	300	15	5.5	2.2
W11S-20x2000	100	20	16	2000	300	165	270	15	5.5	1.5
W11S-20x2500	130	20	16	2500	330	180	300	15	5.5	2.2
W11S-20x3000	160	20	16	3000	380	200	330	18.5	7.5	2.2
W11S-20x4000	230	20	16	4000	440	235	380	30	11	4
W11S-25x2500	190	25	20	380	220	360	22	7.5	4
W11S-25x3000	230	25	20	3000	410	235	380	30	11	4
W11S-25x4000	270	25	20	4000	490	250	400	30	11	4
W11S-30x2500	230	30	25	2500	410	235	380	30	11	4
W11S-30x3000	270	30	25	3000	450	250	400	30	11	4
W11S-30x4000	380	30	25	4000	550	275	460	45	22	5.5
W11S-35x2500	320	35	28	2500	450	250	400	30	11	4
W11S-35x3000	380	35	28	3000	510	275	460	45	22	5.5
W11S-40x2500	380	40	32	2500	500	275	460	45	22	5.6
W11S-40x3000	430	40	32	3000	540	290	500	55	22	7.5
W11S-40x4000	540	40	32	4000	630	340	610	55	22	11
W11S-45x3000	540	45	36	3000	590	340	610	55	22	11
W11S-50x2500	430	50	40	2500	580	290	500	55	22	7.5
W11S-50x3000	540	50	40	3000	600	340	610	55	22	11
W11S-50x4000	690	50	40	4000	700	380	700	75	30	15
W11S-55x3000	610	55	45	3000	620	360	650	75	30	15
W11S-55x4000	850	55	45	4000	750	420	780	90	37	15
W11S-60x3000	690	60		3000	650	380	700	75	30	15
W11S-60x4000	930	60	50	4000	780	440	820	90	37	15
W11S-70x3000	850	70	56	3000	710	420	780	75	37	15
W11S-70x4000	1150	70	56	4000	840	480	920	110	45	18.5
W11S-75x3000	930	75	60	3000	740	440	820	90	37	15
W11S-80x3000	1050	80	65	3000	770	460	880	90	37	18.5
W11S-90x3000	1150	90	75	3000	820	480	920	110	45	18.5
W11S-100x3000	1350	100	80	3000	860	480	920	110	45	22
W11S-110x4000	1800	110	90	4000	950	600	1120	132	55	37
W11S-120x3000	1800	120	100	3000	920	580	1120	132	55	37
W11S-120x4000	2300	120	100	4000	990	640	1280	275	75	37
W11S-150x3000	2300	150	120	3000	1050	660	1280	2x75	75	45
W11S-160x3000	2500	160	130	3000	1080	700	1360	2x75	75	45
W11S-160x4000	2800	160	130	4000	1260	720	1380	2x90	90	45

* جميع الأبعاد بالملليمتر.

* جميع السعات هي our MPA.

اعتمادًا على متطلبات التطبيق والأعلاف الخاصة بك ، نقدم كل من آلات السرعة الثابتة والمتغيرة.

بناء الجودة والمزايا

1. هيكل صلب متين
إن الإنشاءات الفولاذية القوية لمعدات ثني الألواح LANGYE مشتقة من الصفائح المعدنية الثقيلة. هيكل قوي على شكل صندوق مع أضلاع متشابكة ومقوية يربط هذه الإطارات. لتمكين التوازي لجميع المحاور والأسطح الدقيقة ، وكذلك عمر الماكينة وصفاتها الأساسية من الدقة ، يتم تصنيع أدلة الأسطوانة بنقطة مرجعية ثابتة واحدة.

2. الأسطوانة لآلة ثني الألواح
الجزء الأكثر أهمية من معدات ثني الصفائح المعدنية لدينا هو الأسطوانة. LANGYE توظف مخارط CNC عالية الدقة لآلة الكربون مزورة sبكرات تيل مع القطر الصحيح. ترتبط أسطوانات لدينا بكفاءة بنظام التروس الكوكبي عن طريق تصميم خاص بالشريحة. بالمقارنة مع الوصلات الملحومة التي توفرها الشركات المصنعة الأخرى ، فإن هذا التصميم يقلل من عدد بقع فشل الأسطوانة.

build quality and benefits

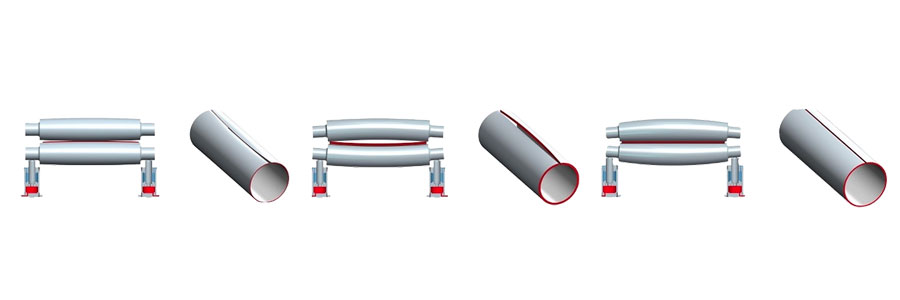

تاج ماكينة لف الصفائح

من أجل التعويض عن انحراف اللفة أثناء الانحناء ، يتم تتويج لفاتنا. من الممكن شراء لفات التاج المخصصة في مجموعة متنوعة من المواد والسماكات.

plate rolling machine crown

نظام تروس هيدروليكي لآلات ثني الصفائح المعدنية

hydraulic gear system for sheet metal bending machines

عندما تكون قطعة العمل الملفوفة أقل من الحد الأقصى للسمك ، قد تعمل آلات ثني الصفائح المعدنية ذات 4 لفات بأقل من السعة الكاملة بفضل الآلية الهيدروليكية ، مما يضمن توفير المزيد من الطاقة.

تستخدم آلاتنا نظام محرك الكواكب بكفاءة لا تصدق ، مما يقلل السرعة عن طريق زيادة عدد مراحل الترس والترس مع إزالة فقدان الطاقة الذي يأتي مع أنظمة نقل كبيرة.

المزايا التشغيلية

قبل الانحناء ، أو قبل لقص
اعتمادا على تفضيل المشغل ومستوى المهارة ، يمكن أن يتم ثني الحافة إما قبل أو بعد لف القشرة. من الممكن لف وحافة ثني الأطباق الرقيقة في وقت واحد.

سهل الانحناء المخروطي

مع سلسلة W12 ، يعد الانحناء المخروطي عملية سهلة. للحصول على هندسة ثني المخروط ، يجب أن تكون الأسطوانة السفلية مائلة. على نماذج معينة ، يكون المعالج الدقيق الإلكتروني مسؤولاً عن التحكم في ذلك ومراقبته.

بالإضافة إلى ذلك ، يضمن نظام التحكم لدينا أنه بعد الانحناء ، يعود المخروط إلى تكوين متوازي بسهولة ودقة ، مما يتيح الدقة في المهام القابلة للتكرار.

easy cone bending

ميزات إضافية لآلات ثني الصفائح المعدنية

تتوفر الميزات والملحقات الإضافية التالية بناءً على طلب العميل بالإضافة إلى تصميمنا المتفوق وتميزنا في الإنتاج.

1. بكرات صلبة الحالة
يتم توفير المرونة والتحمل الإضافيين بواسطة لفات صلبة بالحث ، والتي تتميز بصلابة سطحية تتراوح من 42 إلى 55 HRC.

2. حزمة تصنيع كاملة لأبراج طاحونة الهواء
يتكون من لفات صلبة ، ناقل مائل ، دعامات قشرة مركزية وجانبية ، وإمكانيات PLC/CNC.

3. يدعم المركز والقذائف الجانبية
يدعم الهيكل المركزي والجانبي تحسين سلامة العمال مع تبسيط العمليات وتخفيض نفقات التشغيل وزيادة الإنتاجية.

4. بكرات صلبة مطلية بالكروم
تستخدم صناعات الألبان والأدوية بكرات صلبة مطلية بالكروم لأغراض محددة.

5. طاولات مع إمالة
يتم دعم الصفائح التي يتم تغذيتها بزاوية معينة بواسطة طاولات إمالة. مفيد للأوراق الطويلة بشكل خاص.

6. السيور الناقلة
يزداد أداء الماكينة وعمرها عندما تكون الصفائح أطول لأن أحزمة النقل التي تعمل بالطاقة تجعل تغذية الأغطية بسيطة.

7. الضوابط ل PLCs
توفر وحدات التحكم PLC دقة وسهولة الاستخدام مع التعرف على متى تكون الصيانة الوقائية ضرورية لإطالة عمر الماكينة وزيادة الإنتاج إلى أقصى حد.

المنتجات

ميزات W11S 3-بكرات متغير غومغنيتر



إنتاجية عالية

أحدث التقنيات لتشكيل الأسطوانة والمخروط.
سهلة التركيب ، سهلة الاستخدام للغاية وسهلة الصيانة.
بسيطة للتعلم والعمل. لا يتطلب تدريب مكثف للمشغلين.
البناء القوي يقلل من التآكل.
قطع غيار متوفرة بسهولة.
يضمن نظام تبريد الزيت الاستوائي التشغيل بدون توقف في ظروف العمل الساخنة.
من السهل فهم الأنظمة الهيدروليكية والكهربائية تقليل وقت التوقف غير الضروري.


تنوع

بالإضافة إلى الأسطوانات والمخاريط ، يمكن أيضًا صنع أشكال أخرى غير دائرية مثل الناقلات والأجزاء البيضاوية باستخدام نسخة PLC.


إنتاجية عالية

أحدث التقنيات لتشكيل الأسطوانة والمخروط.
سهلة التركيب ، سهلة الاستخدام للغاية وسهلة الصيانة.
بسيطة للتعلم والعمل. لا يتطلب تدريب مكثف للمشغلين.
البناء القوي يقلل من التآكل.
قطع غيار متوفرة بسهولة.
يضمن نظام تبريد الزيت الاستوائي التشغيل بدون توقف في ظروف العمل الساخنة.
من السهل فهم الأنظمة الهيدروليكية والكهربائية تقليل وقت التوقف غير الضروري.
