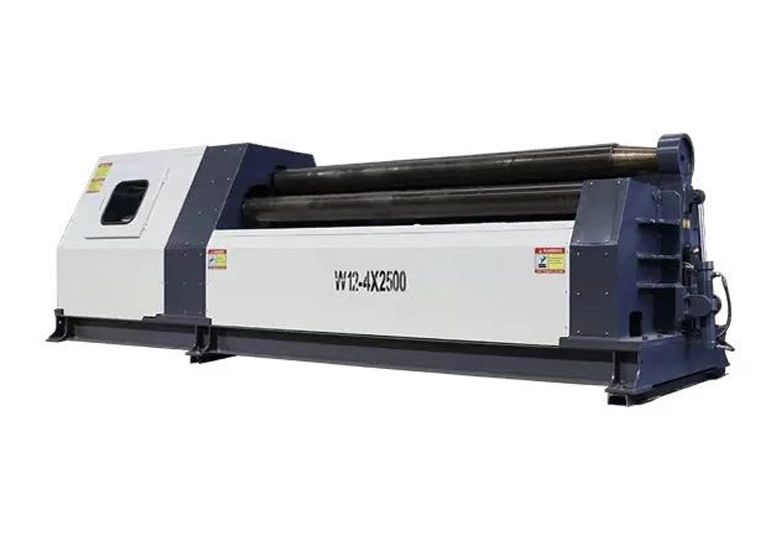

Name: W12 لوحة معدنية 4 لفات B
Brand: Ma'anshan City Langxi Heavy Industry Machinery Technology Co., Ltd.

تفاصيل لوحة الصفائح المعدنية 4 لفات W12 ب

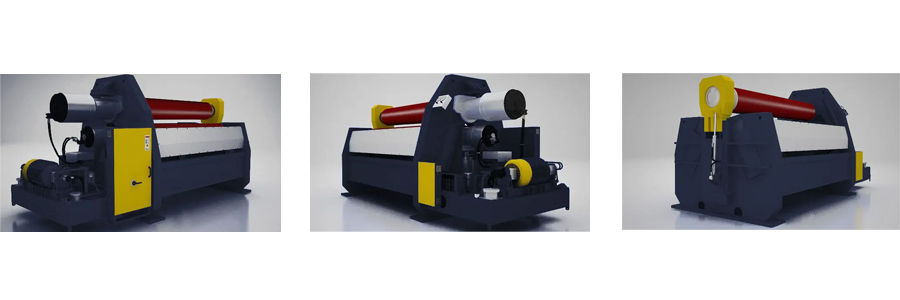

تجربة قدرات الانحناء سهلة الاستخدام

آلات ثني الصفائح المعدنية ذات 4 أسطوانات المتطورة لدينا تستهلك طاقة أقل وهي سهلة التشغيل. عند ثني الصفائح الفولاذية ، تأكد من أن كل شيء بسيط وخالي من القلق. يمكن للبنية التحتية للإنتاج الاستفادة من آلات توجيه LANGYE الخطية بعدد من الطرق ، بما في ذلك انخفاض النفقات الرأسمالية ، وتحسين دقة ثني الحواف ، وأداء طويل الأمد وفعال ، انخفاض تكاليف التشغيل والصيانة المستمرة.

experience easy to use bending capabilities

مزايا لافتة أربعة الأسطوانة

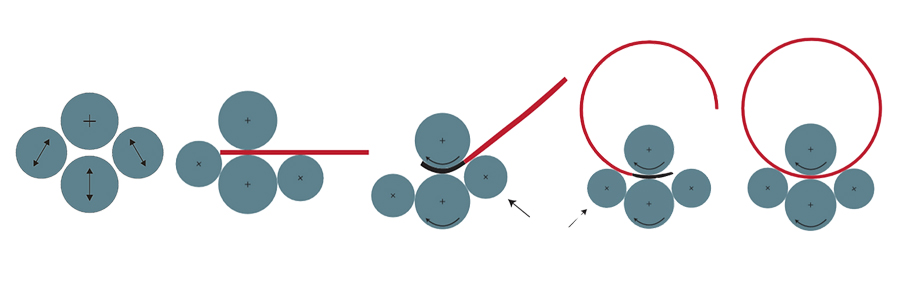

حركة الأسطوانة في تصميم الأسطوانة الأربعة

advantages of the four roller design

أربع بكرات وأدلة خطية للبكرات الجانبية هي ميزات ماكينات ثني الألواح هذه.
لبناء القشرة ، تتحرك البكرات الجانبية على طول أدلة خطية ، وتتحرك الأسطوانة السفلية عموديًا ، وتبقى الأسطوانة العلوية ثابتة.
التروس الكوكبية مع المحركات الهيدروليكية تدفع بكرات العلوية والسفلية.
لمنع انزلاق القيادة ، تحتاج الصفائح الرقيقة إلى بكرات متباعدة عن قرب.
في هذا النوع من الحركة ، يضمن وضع الأسطوانة السفلية أسفل الأسطوانة العلوية تمامًا قبضة ممتازة.
تعد الآلات ذات الأسطوانة الأربعة استثمارًا مرغوبًا به لتصنيع الأنابيب والقذائف على نطاق واسع بسبب الإنتاجية العالية للقذائف ذات السماكة المنخفضة.

يمكن إنشاء أشكال أخرى غير دائرية ، مثل الأصداف البيضاوية والناقلات ، بالإضافة إلى المخاريط.
ويدعم عملية التصنيع باستخدام الحاسب الآلي أيضا من قبل هذا الإعداد الأسطوانة.
ولنفس سعة ومدى السماكة ، يمكن أن يكون الاستثمار أكبر من 20 في الآلات المماثلة ذات الأسطوانات الثلاثة.
توفر ماكينات ثني الصفائح المعدنية ذات 4 أسطوانات من LANGYE براعة وأداء بارزين. فهي مثالية للدوران المتوسط إلى الثقيل لأنها أيضا دقيقة جدا وقوية.

مزايا آلة لف لوحة LANGYE

بنية تحتية واسعة النطاق
يقع مصنع إنتاج متر مربع مثالي ليوفر لنا الوصول السريع إلى المواد الخام والنقل والعمالة الماهرة والطاقة والبنية التحتية الأخرى في نانجينغ ، المركز الهندسي الصيني. أكثر من 40 عامًا من التميز
التطوير المستمر للمنتجات هو أساس التصنيع المتفوق لدينا. لقد قادنا الصناعة في التصميم وجودة التصنيع والأداء والقيمة مقابل المال لأكثر من 40 عامًا. يتم إنشاء كل تصميماتنا داخليًا ، ونحن نقدم المساعدة الكاملة. أكثر من الآلات قيد الاستخدام
في الصين والخارج ، لقد أنتجنا ووضعنا في الخدمة أكثر من المعدات. نواصل دعم أول آلة قمنا ببيعها ، والتي لا تزال قيد الاستخدام حتى اليوم. أكثر من العملاء المتكررين

أكثر من عملائنا سعداء ومكرسة. نحن نعشق خدمتنا حسب الطلب ومخزونا الشامل من قطع الغيار لكل آلة ننتجها ، بالإضافة إلى الأداء الاستثنائي لمعداتنا. يمكنك أن تشعر بالأمان بمعرفة أنك ستتلقى علاجًا ممتازًا.

advantages of langye plate rolling machine

الملامح الفنية

نموذج	أقصى سماكة الانحناء (مم)	سمك ما قبل الانحناء (مم)	الأسطوانة طول العمل (مم)	لوحة حد Yeild (Mpa)	قطر الأسطوانة العلوية (مم)	قطر الأسطوانة السفلية (مم)	قطر الأسطوانة الجانبية (مم)	الطاقة الرئيسية (كيلوواط)	الطول * العرض * الارتفاع (L * W * H) (مم)	الوزن (كجم)
W12-4x2000	4	3.5	2050	245	160	140	120	3	* من من من من	4300
W12-4x2500	4	3.5	2550	245	190	170	150	4	* من من من من	5000
W12-4x3000	4	3.5		245	210	190	170	5.5	* من من من من	6300
W12-6x2000	6	5	2050	245	190	170	150	4	سيفي * * *	4800
W12-6x2500	6	5	2550	245	210	190	170	5.5	* من من من من	5800
W12-6x3000	6	5	3100	245	230	210	190	7.5	* من من من من	7000
W12-8x2000	8	6.5	2050	245	210	190	170	5.5	* من من من من	5600
W12-8x2500	8	6.5	2550	245	230	210	190	7.5	* من من من من	6300
W12-8x3000	8	6.5	3100	245	270	250	210	11	* من من من من	9500
W12-10x2000	10	8	2050	245	230	210	190	7.5	* من من من من	5800
W12-10x2500	10	8	2550	245	270	250	210	11	* من من من من	6500
W12-10x3000	10	8	3100	245	300	270	220	11	* من من من من	8800
W12-12x2000	12	10	2050	245	270	250	210	11	* من من من من	6500
W12-12x2500	12	10	2550	245	300	270	220	11	* من من من من	8200
W12-12x3000	12	10	3100	245	330	300	240	11	* من من من من	13500
W12-16x2000	16	13	2050	245	300	270	220	11	* من من من من	7500
W12-16x2500	16	13	2550	245	330	300	240	11	* من من من من	12000
W12-16x3000	16	13	3100	245	360	330	250	15	* من من من من	17000
W12-20x2000	20	16	2050	245	330		240	11	سيفي * * *	12000
W12-20x2500	20	16	2550	245	360	330	250	15	سيفي * * *	15000
W12-20x3000	20	16	3100	245	390	360	300	18.5	سيفي * * *	23000
W12-25x2000	25	20	2050	245	360	330	250	15	سيفي * * *	14000
W12-25x2500	25	20	2550	245	390	360	300	18.5	سيفي * * *	22500
W12-25x3000	25	20	3100	245	430	390	330	22	سيفي * * *	30000
W12-30x2000	30	25	2050	245	390	360	300	18.5	سيفي * * *	21000
W12-30x2500	30	25	2550	245	430	390	330	22	سيفي * * *	27000
W12-30x3000	30	25	3100	245	460	420	360	30	سيفي * * *	33000
W12-35x2000	35	28	2050	245	430	390	330	22	سيفي * * *	25000
W12-35x2500	35	28	2550	245	460	420	360	30	سيفي * * *	31000
W12-35x3000	35	28	3100	245	510	460	390	37	سيفي * * *	38500
W12-40x2000	40	32	2050	245	460	420	360	30	سيفي * * *	29000
W12-40x2500	40	32	2550	245	510	460	390	37	سيفي * * *	35000
W12-40x3000	40	32	3100	245	550	510	420	45	سيفي * * *	45000
W12-45x2000	45	36	2050	245	510	460	390	37	سيفي * * *	33500
W12-45x2500	45	36	2550	245	550	510		45	سيارتنا * * *	42000
W12-50x2000	50	40	2050	245	550	510	420	45	* من من من	38000
W12-50x3000	50	40	3100	245	610	560	480	55	* من من من	65000
W12-60x3000	60	48	3100	245	670	620	520	75	سيارتنا * * *	90000

* جميع الأبعاد بالملليمتر.

* جميع السعات هي our MPA.

اعتمادًا على متطلبات التطبيق والأعلاف الخاصة بك ، نقدم كل من آلات السرعة الثابتة والمتغيرة.

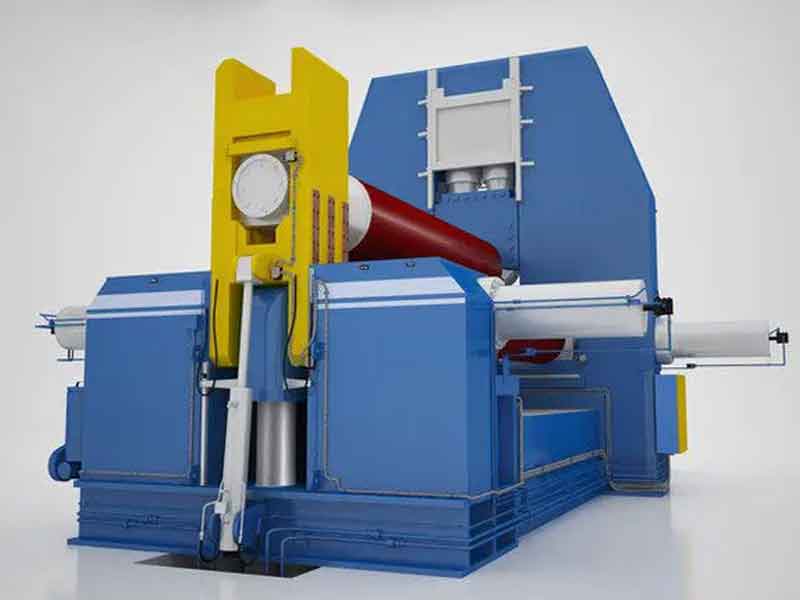

بناء الجودة والمزايا

1. هيكل صلب متين
يتم استخدام الصفائح المعدنية الثقيلة لإنشاء البناء الصلب القوي لآلات ثني الصفائح المعدنية LANGYE. هيكل قوي على شكل صندوق مع أضلاع متشابكة ومقوية يربط هذه الإطارات. لتمكين التوازي لجميع المحاور والأسطح الدقيقة ، وكذلك عمر الماكينة وصفاتها الأساسية من الدقة ، يتم تصنيع أدلة الأسطوانة بنقطة مرجعية ثابتة واحدة.

2. بكرات لآلات ثني الصفائح المعدنية
الجزء الأكثر أهمية في آلات ثني الصفائح المعدنية لدينا هي الأسطوانات. LANGYE تستخدم مخارط CNC عالية الدقة لآلة بكرات الصلب الكربوني المزورة ذات القطر الصحيح. ترتبط أسطوانات لدينا بكفاءة بنظام التروس الكوكبي عن طريق تصميم خاص بالشريحة. بالمقارنة مع الوصلات الملحومة التي توفرها الشركات المصنعة الأخرى ، فإن هذا التصميم يقلل من عدد بقع فشل الأسطوانة.

build quality and benefits

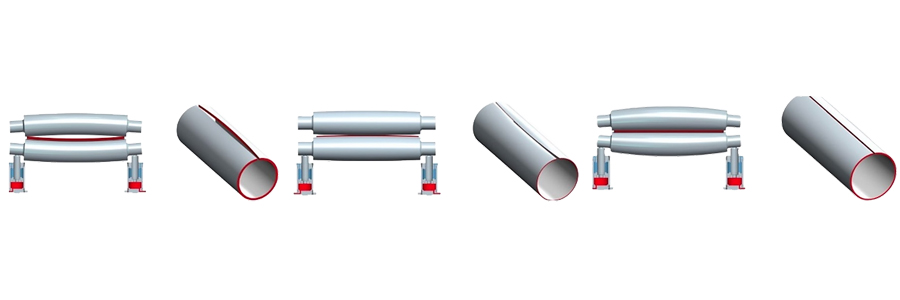

آلة ثني قوس الصفائح المعدنية

arch of sheet metal bending machine

من أجل التعويض عن انحراف اللفة أثناء الانحناء ، يتم تتويج لفاتنا. من الممكن شراء لفات التاج المخصصة في مجموعة متنوعة من المواد والسماكات.

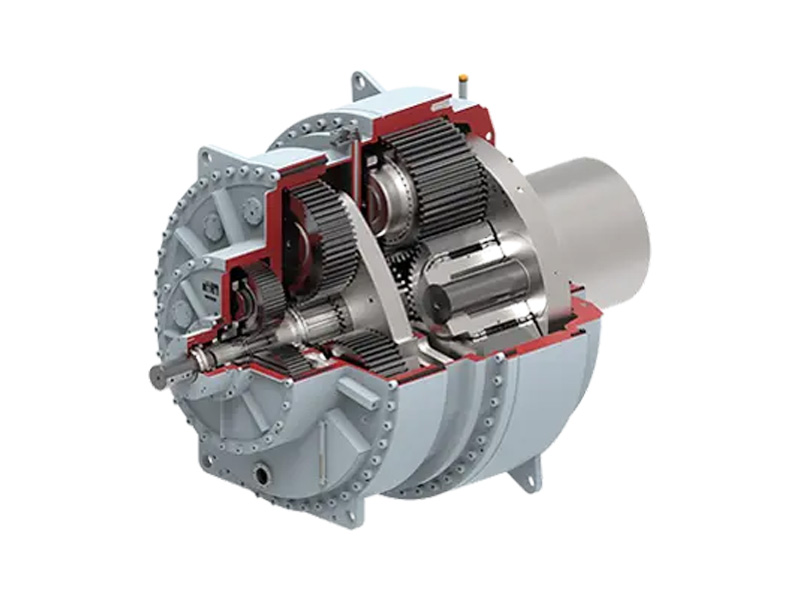

نظام تروس هيدروليكي لآلات ثني الصفائح المعدنية

hydraulic gear system for sheet metal bending machines

عندما تكون قطعة العمل الملفوفة أقل من الحد الأقصى للسمك ، قد تعمل آلات ثني الصفائح المعدنية ذات 4 لفات بأقل من السعة الكاملة بفضل الآلية الهيدروليكية ، مما يضمن توفير المزيد من الطاقة.

تستخدم آلاتنا نظام محرك الكواكب بكفاءة لا تصدق ، مما يقلل السرعة عن طريق زيادة عدد مراحل الترس والترس مع إزالة فقدان الطاقة الذي يأتي مع أنظمة نقل كبيرة.

المزايا التشغيلية

قبل الانحناء ، أو قبل لقص
اعتمادا على تفضيل المشغل ومستوى المهارة ، يمكن أن يتم ثني الحافة إما قبل أو بعد لف القشرة. من الممكن لف وحافة ثني الأطباق الرقيقة في وقت واحد.

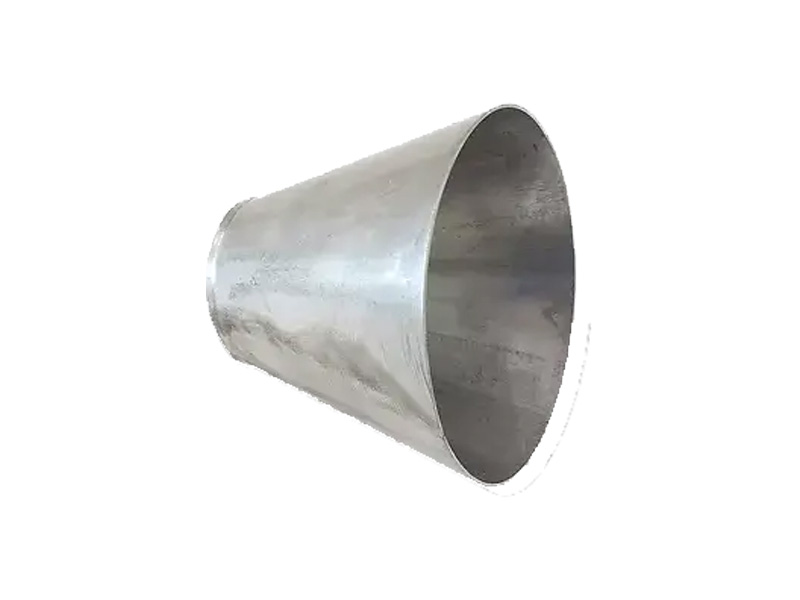

سهل الانحناء المخروطي

مع سلسلة W12 ، يعد الانحناء المخروطي عملية سهلة. للحصول على هندسة ثني المخروط ، يجب أن تكون الأسطوانة السفلية مائلة. على نماذج معينة ، يكون المعالج الدقيق الإلكتروني مسؤولاً عن التحكم في ذلك ومراقبته.

بالإضافة إلى ذلك ، يضمن نظام التحكم لدينا أنه بعد الانحناء ، يعود المخروط إلى تكوين متوازي بسهولة ودقة ، مما يتيح الدقة في المهام القابلة للتكرار.

easy cone bending

ميزات إضافية لآلات ثني الصفائح المعدنية

تتوفر الميزات والملحقات الإضافية التالية بناءً على طلب العميل بالإضافة إلى تصميمنا المتفوق وتميزنا في الإنتاج.

1. بكرات صلبة الحالة
يتم توفير مرونة وتحمل إضافية بواسطة ro-hardened التعريفيLls ، التي لها صلابة سطحية تتراوح من 42 إلى 55 HRC.

2. حزمة تصنيع كاملة لأبراج طاحونة الهواء
يتكون من لفات صلبة ، ناقل مائل ، دعامات قشرة مركزية وجانبية ، وإمكانيات PLC/CNC.

3. يدعم المركز والقذائف الجانبية
يدعم الهيكل المركزي والجانبي تحسين سلامة العمال مع تبسيط العمليات وتخفيض نفقات التشغيل وزيادة الإنتاجية.

4. بكرات صلبة مطلية بالكروم
تستخدم صناعات الألبان والأدوية بكرات صلبة مطلية بالكروم لأغراض محددة.

5. طاولات مع إمالة
يتم دعم الصفائح التي يتم تغذيتها بزاوية معينة بواسطة طاولات إمالة. مفيد للأوراق الطويلة بشكل خاص.

6. السيور الناقلة
يزداد أداء الماكينة وعمرها عندما تكون الصفائح أطول لأن أحزمة النقل التي تعمل بالطاقة تجعل تغذية الأغطية بسيطة.

7. الضوابط ل PLCs
توفر وحدات التحكم PLC دقة وسهولة الاستخدام مع التعرف على متى تكون الصيانة الوقائية ضرورية لإطالة عمر الماكينة وزيادة الإنتاج إلى أقصى حد.

المنتجات

ملامح W12 لوحة معدنية 4 لفات ب



إنتاجية عالية

تكنولوجيا تشكيل الأسطوانة والمخروط المتطورة.
إنه سهل الاستخدام للغاية ، سهل التركيب ، وسهل الصيانة.
سهل الفهم والاستخدام. ليست هناك حاجة لتدريب المشغلين المكثف.
يتم تقليل ارتداء عن طريق البناء الوعرة.
مكونات الغيار يمكن الوصول إليها بسهولة.
في ظروف العمل الساخنة ، يضمن نظام تبريد الزيت الاستوائي التشغيل المستمر.
أنظمة كهربائية وهيدروليكية بسيطة لفهم خفض وقت التوقف عن العمل دون داع.


تنوع

يمكن أيضًا استخدام نسخة PLC لإنشاء أشكال غير دائرية مثل الناقلات والأجزاء البيضاوية ، بالإضافة إلى الأسطوانات والمخاريط.


إنتاجية عالية

تكنولوجيا تشكيل الأسطوانة والمخروط المتطورة.
إنه سهل الاستخدام للغاية ، سهل التركيب ، وسهل الصيانة.
سهل الفهم والاستخدام. ليست هناك حاجة لتدريب المشغلين المكثف.
يتم تقليل ارتداء عن طريق البناء الوعرة.
مكونات الغيار يمكن الوصول إليها بسهولة.
في ظروف العمل الساخنة ، يضمن نظام تبريد الزيت الاستوائي التشغيل المستمر.
أنظمة كهربائية وهيدروليكية بسيطة لفهم خفض وقت التوقف عن العمل دون داع.
