ضغط الفرامل مقابل لوحة بندر

أنا. مقدمة

تشكيل المعادن ينطوي على تشكيل المواد المعدنية إلى الأشكال الهندسية المطلوبة باستخدام تقنيات مختلفة. تلعب هذه العملية دورا حاسما في التصنيع والبناء. عندما يتعلق الأمر بتصنيع المعادن عالية الجودة ، فإن كلا من ثني اللوحة وفرامل الضغط لها مكان.

الفرامل بالضغط هي أداة تستخدم على نطاق واسع في عمليات تشكيل المعادن للصفائح المعدنية المختلفة. يستخدم القوالب لثني معادن الصفائح على طول خطوط محددة. يمكن للمشغل التحكم في درجة الانحناء ، مما يجعله مناسبًا لمجموعة من المشاريع التي تتطلب زوايا انحناء مختلفة.

يشتهر جهاز ثني الألواح بتشغيله الدقيق والفعال ، لا سيما في الإعدادات ذات الحجم الكبير. تستخدم تقنية CNC المتقدمة لأتمتة عملية الثني ، وضمان الدقة والاتساق ، وهي مثالية للانحناءات المعقدة والتصاميم المعقدة.

هناك أيضًا العديد من المطابع الأخرى المتوفرة في صناعة ثني الصفائح المعدنية ، بما في ذلك آلات الختم ، وآلات الطي ، وآلات الثقب ، إلخ. ستضيء هذه المقارنة الشاملة الاختلافات الرئيسية بين فرامل الضغط مقابل ثني الألواح ، واستكشاف مبادئ عملها وكفاءتها والدقة التي تقدمها ، إلخ. دعنا نشاهد الفيديو أولاً:

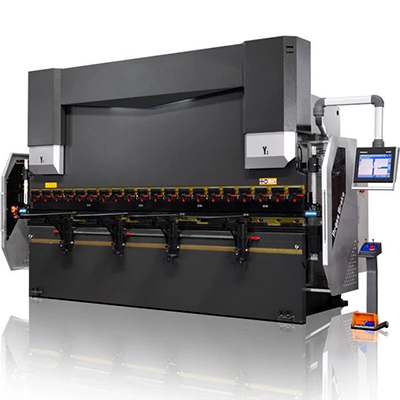

ثانيا. ما هي الفرامل بالضغط ؟

1. مقدمة

فرامل الضغط: يتم استخدام القوالب العلوية والسفلية لثني الورقة. ينزل القالب العلوي ، ويمارس ضغطًا على الورقة الموضوعة على القالب السفلي ، مما يجعلها تتوافق مع شكل القالب السفلي والانحناء ، تمامًا مثل استخدام كماشة لتشويه شيء ما.

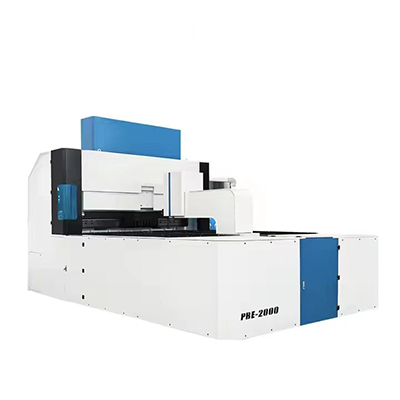

ثالثا. ما هو ثني اللوحة ؟

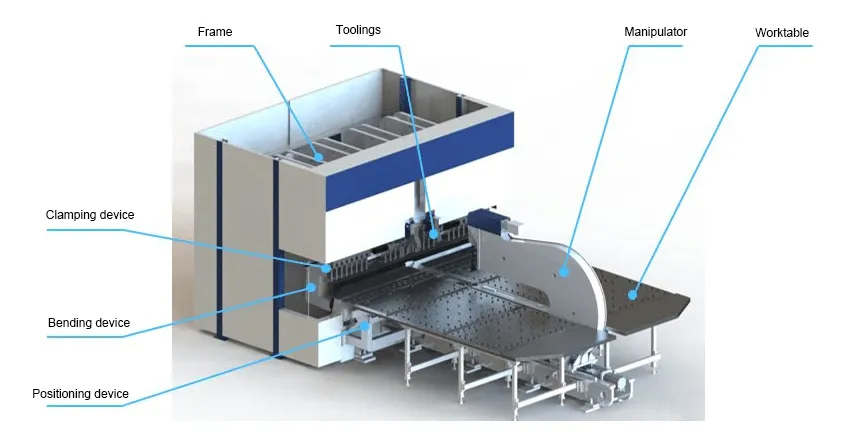

لوحة الانحناء: عادة ما تستخدم هياكل ميكانيكية مختلفة. قد ينحني الورقة من خلال الدوران أو حركات قابلة للطي الخاصة ، ويستخدم بعضها أذرع ميكانيكية متعددة أو المشابك لتشغيل الورقة لتحقيق الانحناء.

4. نطاق التطبيق

الفرامل الصحافة:

• انها مناسبة للأطباق من مختلف السماكات والمواد. بالنسبة للألواح المعدنية السميكة ، مثل الألواح الفولاذية التي يزيد سمكها عن عدة ملليمترات ، يمكنها إكمال مهمة الانحناء جيدًا.

• يمكن أن تنتج الانحناءات من زوايا مختلفة ، سواء كان منحنى الزاوية اليمنى بسيطة أو منحنى متعدد الزوايا المعقدة.

• كما أنها مناسبة للدفعات الصغيرة من أجزاء الثني غير المنتظمة الشكل.

V. لوحة بندر:

إنها مناسبة بشكل خاص لمعالجة الألواح الكبيرة الرقيقة نسبيًا. على سبيل المثال ، في صناعات مثل تصنيع الشاسيه وتصنيع هيكل الخزانة ، له تأثير معالجة جيد على الألواح الرقيقة (عادة أقل من 3 مرات كهربائية).

• أفضل في صنع الألواح ذات الأشكال المنحنية المستمرة ، مثل الألواح الكهربائية ذات الحواف المنحنية المتوازية المتعددة.

VI. دقة المعالجة

• فرامل الضغط: تعتمد الدقة على دقة القالب والتحكم في ضغط الماكينة والمستوى الفني للمشغل. مع التشغيل الماهر والقوالب عالية الجودة ، يمكن تحقيق دقة أعلى ، ولكن قد تتطلب الأشكال المعقدة العديد من عمليات التصحيح والمعالجة.

• ثني الألواح: بشكل عام ، بالنسبة لمعالجة الألواح بشكل معين ، تكون الدقة أعلى لأن حركات الماكينة أكثر انتظامًا نسبيًا ، وتستخدم العديد من آلات ثني الألواح أنظمة CNC للتحكم بدقة في زاوية الانحناء والموضع.

VII. سرعة المعالجة

• فرامل الضغط: تختلف سرعة المعالجة وفقًا لعوامل مثل سمك الورقة ، وتعقيد الانحناء ، وما إلى ذلك. ستؤدي الألواح السميكة أو أشكال الانحناء المعقدة إلى تقليل سرعة المعالجة لأن المزيد من الضغط وربما المزيد من خطوات التشغيل مطلوبة.

• آلة ثني الألواح: تكون سريعة نسبيًا عند معالجة الألواح الرقيقة والأشكال المنحنية المستمرة المناسبة لعمليتها ، لأن طريقة عملها أكثر ملاءمة لهذا النوع من المعالجة الفعالة للدفعات.



تتفوق خلاطات الألواح في أعمال كبيرة الحجم وقابلة للتكرار ، خاصة للأجزاء التي تتطلب انحناءات متعددة على طولها. إنها فعالة لإنتاج كميات كبيرة من الأجزاء بسرعة وجودة ثابتة.

يعتمد الاختيار بين الاثنين إلى حد كبير على احتياجات الإنتاج الخاصة بك ، وتعقيد الأجزاء ، ونوع المادة ، والحجم.
